晶振不起振之電容不匹配
來源：http://m.jianlitc.cn 作者：zhaoxiandz 2012年11月13
今天中午吃飯的時候有一個客戶打電話過來跟我說他工程師在電路設計的時候PCBA上面使用的晶振開機時不起振,當時我剛好在和同事聊著天客戶電話打過來我還有點懵,反應過來后我記下他使用的晶振的參數,還有使用下的條件,給了我司的工程部門。接下來我把工程那邊給我答復跟各位朋友們說一下,大家
以后再碰到這種情況就可以自己解決了。

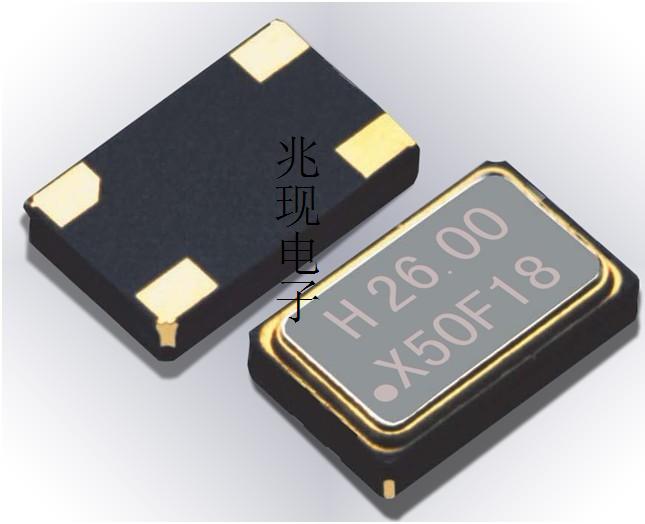

大家應該都知道石英晶振不起振的原因有好幾種,有晶振本身的原因,也有一些外在的原因。石英晶振本身的原因一半是在它壓封是的時候沒有將其壓封好,使得晶振本身的密封性不好,導致漏氣、停振。而在晶振運輸過程中發生碰撞導致它內部芯片損壞或者是在它檢漏過程中發生砰殼等現象導致石英晶體振蕩器停止、不起振,這些就是所謂的外在原因。當然晶振損壞導致晶體沒用這只是在晶振已經報廢的請況下不起振的原因,而在晶振沒有受到損壞能正常使用的狀況下不起振又是什么
原因呢？更多的還是采購商方面工程設計PCBA板和焊接時產的原因。像工程師在石英晶振設計方面最常見的問題有兩點：1.晶振溫度漂移、2.晶振電容匹配不正確。當石英晶振在生產過程中產生溫漂的時候可以使用溫補晶振來替換嘗試一下,而且產品的品質和溫度穩定度也比普通晶振要好。我們常用的晶振負載電容有6pF、8pF、10pF、12pF、12.5pF等等,它的負載電容英按照該款晶振的頻率來調節負載電容。如果頻率比較高,那么所匹配的電容也不能太小,不然電容太小的話信號過電容時損耗過大會達不到晶振起振的要求。一般外接電容是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容,一般晶振兩端所接電容是所要求的負載電容的兩倍,這樣并聯起來就接近負載電容了。其實不管是進口晶振還是國產晶振也好,石英晶振不起振的原因也都只有這么幾點,關于晶振不起振的原因我司之前也給大家講到過,大家可以去回顧一下。像是我司代理的日本KDS晶振、日本愛普生晶振、日本西鐵城晶振、日本精工晶振等等,雖然說品質和精度上是要比國產的一些品牌好,但是如果客戶在使用過程中不注意的話也還是一樣的。
希望以上本公司工程部門給大家的答復可以幫助大大家。
作者：兆現電子
以后再碰到這種情況就可以自己解決了。大家應該都知道石英晶振不起振的原因有好幾種,有晶振本身的原因,也有一些外在的原因。石英晶振本身的原因一半是在它壓封是的時候沒有將其壓封好,使得晶振本身的密封性不好,導致漏氣、停振。而在晶振運輸過程中發生碰撞導致它內部芯片損壞或者是在它檢漏過程中發生砰殼等現象導致石英晶體振蕩器停止、不起振,這些就是所謂的外在原因。當然晶振損壞導致晶體沒用這只是在晶振已經報廢的請況下不起振的原因,而在晶振沒有受到損壞能正常使用的狀況下不起振又是什么
原因呢？更多的還是采購商方面工程設計PCBA板和焊接時產的原因。像工程師在石英晶振設計方面最常見的問題有兩點：1.晶振溫度漂移、2.晶振電容匹配不正確。當石英晶振在生產過程中產生溫漂的時候可以使用溫補晶振來替換嘗試一下,而且產品的品質和溫度穩定度也比普通晶振要好。我們常用的晶振負載電容有6pF、8pF、10pF、12pF、12.5pF等等,它的負載電容英按照該款晶振的頻率來調節負載電容。如果頻率比較高,那么所匹配的電容也不能太小,不然電容太小的話信號過電容時損耗過大會達不到晶振起振的要求。一般外接電容是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容,一般晶振兩端所接電容是所要求的負載電容的兩倍,這樣并聯起來就接近負載電容了。其實不管是進口晶振還是國產晶振也好,石英晶振不起振的原因也都只有這么幾點,關于晶振不起振的原因我司之前也給大家講到過,大家可以去回顧一下。像是我司代理的日本KDS晶振、日本愛普生晶振、日本西鐵城晶振、日本精工晶振等等,雖然說品質和精度上是要比國產的一些品牌好,但是如果客戶在使用過程中不注意的話也還是一樣的。希望以上本公司工程部門給大家的答復可以幫助大大家。
作者：兆現電子
