微型時鐘晶體振蕩器

來源：http://m.jianlitc.cn 作者：兆現電子 2013年03月04

Epson Toyocom宣布時鐘音叉晶體以開始批量供應:頻率為32.768 kHz晶振,型號為“SG-3050BC

愛普生株式會社(總經理:宮澤　要)發布新聞稱開發出世界最小尺寸（2.2 x 1.4 x 1.0 t mm Max）的時鐘晶體振蕩器32.768 kHz晶振 ^(*1)：“SG-3050BC”。
與現有產品（SG-3030LC：3.6 x 2.8 x 1.2t mm）相比，面積縮小了約70%，體積削減了約75%，為電子儀器設備的小型化及高功能化做出貢獻。
樣品價格為1000日元／個，2013年以開始批量生產供應。
32.768 kHz晶振元器件主要用于時鐘、微機的副時鐘（休眠、定時），做為必須元器件被廣泛用于各種應用中，例如以手機、數碼相機等小型便攜式儀器為代表的民用設備、產業用儀器設備（計量設備、工作機械等）以及車載設備（汽車導航、GPS模塊、ECU等）。
另外，32.768K基準時鐘或者與32.768 kHz音叉型晶體單元一起組合成振蕩電路，或者使用內藏振蕩電路的32.768 kHz振蕩器。

近年來，隨著降低環境負荷的意識的日益高漲，既能維持電子設備的高性能，又能通過設備儀器的小型化減少原材料以及徹底降低耗電量的市場需求不斷增長。為此，音叉型晶體單元與振蕩電路的小型化不斷進展，石英晶體振蕩器單元與振蕩電路的組合難以設計出現有技術同等以上的精度且難以實現低耗電量，因此需要能夠滿足這些要求的小型振蕩器。
為了適應市場需求，這次Epson Toyocom開發出了32.768 kHz超小型晶體振蕩器：“SG-3050BC”（2.2 x 1.4 x 1.0 t mm Max.）。至今為止，我們已在行業中率先發表了“FC-12M（2.0 x 1.2 x 0.6t mm Max）”等32.768 kHz超小型音叉型晶體振蕩器，并向各位提供了設計振蕩電路時的支持信息（《低頻振蕩電路的新常識》）。這次又增添了“SG-3050BC”的新陣容，在超小型領域中，可以整體提供晶體單元和振蕩器兩方面的解決方案。
“SG-3050BC”搭載了使用QMEMS ^(*2)技術加工而成的超小型晶體芯片。此外，還通過采用新構造，即應用了陶瓷晶振封裝的晶體單元與振蕩電路的IC一起注塑加工的本公司獨自技術而制作出的NPO（平臺振蕩器、New Platform Ocsillator）構造^(*3)，實現了世界最小規格尺寸的內藏晶體單元的32.768 kHz振蕩器。與小型晶體振蕩器和振蕩電路分別構成時相比，既節省了空間，又因為在出貨時保證了晶體振蕩特征，所以不需要設計振蕩電路或調整頻率，為系統的可靠性與品質的提高也能賦予貢獻。
在性能方面，工作電壓為1.2～5.5 V，初始頻率公差為5.0±5.0 x 10^-6，比原有的SG-3030系列更為提高。
Epson Toyocom愿為高功能化不斷進展的電子儀器空間效率的提高以及系統的高附加價值化，以整體解決方案的形式做出貢獻。
※在一體型晶體構造的32.768 kHz晶體單元中。2009年3月17日為止，本公司調查。

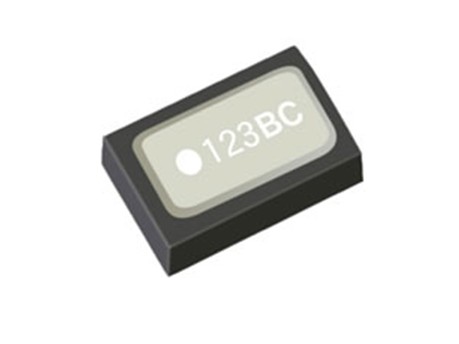

【圖1】新開發的“SG-3050BC”與原有的“SG-3030LC”之間的規格尺寸的比較。

右側：新開發的“SG-3050BC”（2.2×1.4×1.0t mm）
左側：原有的“SG-3030LC”（3.6×2.8×1.2t mm）

【主要規格】

項目	SG-3050BC
外部尺寸規格	2.2 x 1.4 x 1.0 t Max. mm （SON-6 pin）
電源電壓	1.2 V ～ 5.5 V
工作溫度范圍	-40 ℃ ～ +85 ℃
消耗電流	2.0 μA (Max.) / 3 V
初始頻率公差	AA精度：5.0±5.0 × 10^-6 Max. B精度：5.0±23.0 × 10^-6 Max.

【用語說明】

（*1）32.768 kHz晶體振蕩器
在一個封裝中內藏了32.768 kHz晶體振蕩器和振蕩電路IC的產品。
具有既不需要設計振蕩電路、調整頻率精度，又能提高電路基板的空間效率的優點。
（*2）QMEMS
是由具有高穩定、高精度等優越特征的石英材料“QUARTZ”和“MEMS”（精微加工技術）組成的合成詞。與以半導體為材料的MEMS相對應，以石英為原料進行精微加工，提供小型化、高性能的晶體元器件被稱為“QMEMS”。
QMEMS是Epson Toyocom的注冊商標。
（*3）NPO(平臺振蕩器)構造
將陶瓷封裝的晶體單元與振蕩電路(IC)一起注塑加工制造成的振蕩器。與陶瓷封裝相比，具有優越的吸收熱疲勞、耐振動的特性；在成批生產中具有生產性高的特點。
