首頁歐美晶振維管晶振Vectron晶振,石英晶振,VXA4晶振,壓電石英晶體

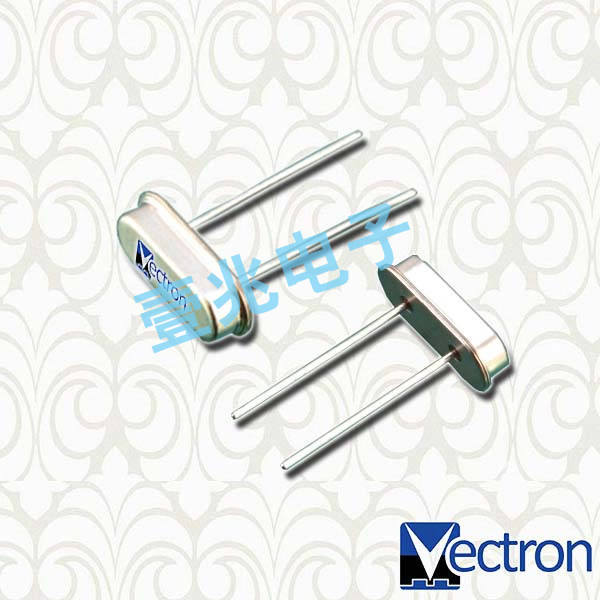

Vectron晶振,石英晶振,VXA4晶振,壓電石英晶體

產品型號：49021379
頻率：3.5~100MHZ

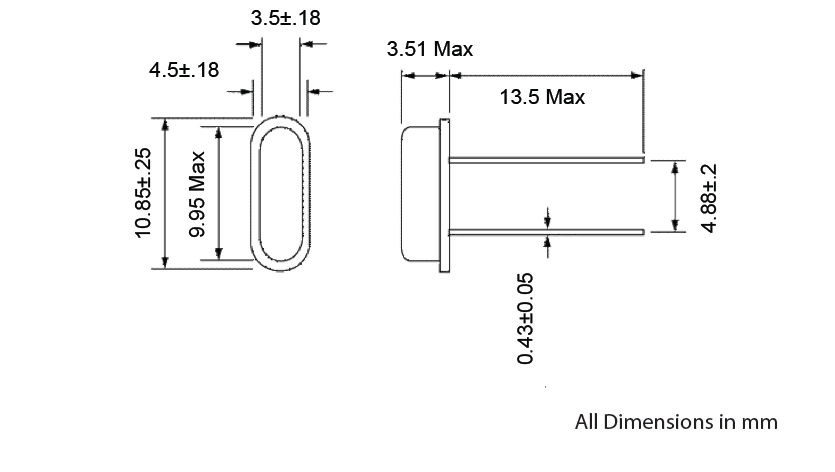

尺寸：10.85*4.5
產品介紹：引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批...

Vectron晶振公司既是一個石英晶體振蕩器產品制造商,也是一個解決方案提供商,以其獨特的技術領先,但總是準備設計和設計定制解決方案,在那里需要.美國威克創抯核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝.美國威克創國際抯設施包含先進的設備.由高頻基礎和SC切割晶體的先進制造所突出的離散晶體技術…100級和10000級潔凈室設施生產前沿陶瓷包裝VCXO抯,時機復蘇和時鐘恢復單位,看到基于過濾器…為國家的藝術測試能力,包括一個專用的空間組件制造設施.

公司提供的創新和能力反映了更高頻率、低成本設計和小型化的趨勢,以及更先進的技術集成解決方案.其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力.我們的目標是使我們現在的遵守情況正規化,以確認環境標準,積極保護資源和防止污染.我們將繼續鼓勵我們的晶振廠家保持同樣的高原則.我們繼續追求卓越的環境合規,將包括定期監測、更新和更新我們的標準和員工的全部承諾.

Vectron晶振,石英晶振,VXA4晶振,壓電石英晶體，插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.VXA4晶振,兩腳直插石英晶振,49S無源晶振。

晶振規格參數	VXA4晶振
頻率范圍	3.5~100MHZ
頻率穩定度公差	±10 PPM~ ±100 PPM
工作溫度范圍	-40 °C ~ +85 °C
等效串聯電阻	See ESR Table
負載電容	6~32 pF
激勵功率	10µW TYP, 100 µW MAX.
老化@ + 25°C	±5 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +90°C

抗沖擊

輻射

晶振產品暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.VXA4晶振,兩腳直插石英晶振,49S無源晶振。

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑. (比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.Vectron晶振,石英晶振,VXA4晶振,壓電石英晶體。

靜電

過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

VECTRON晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的49S型無源插件晶振產品和服務的產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.VXA4晶振,兩腳直插石英晶振,49S無源晶振。

嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,提高49S臥式直插晶振生產效率,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康. Vectron晶振,石英晶振,VXA4晶振,壓電石英晶體。

VECTRON晶振公司自覺遵守有關環境法律、法規,培養員工的環保意識和生產49S石英晶體諧振器產品能力,持續改進環保績效,優先使用環保型材料、設備及施工工藝,做到污染預防,最終創建具有環保、節能、適宜性特征的優質工程.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
