首頁晶振系列 TXC晶振TXC晶振,石英晶振,7Y晶振,5032貼片晶振

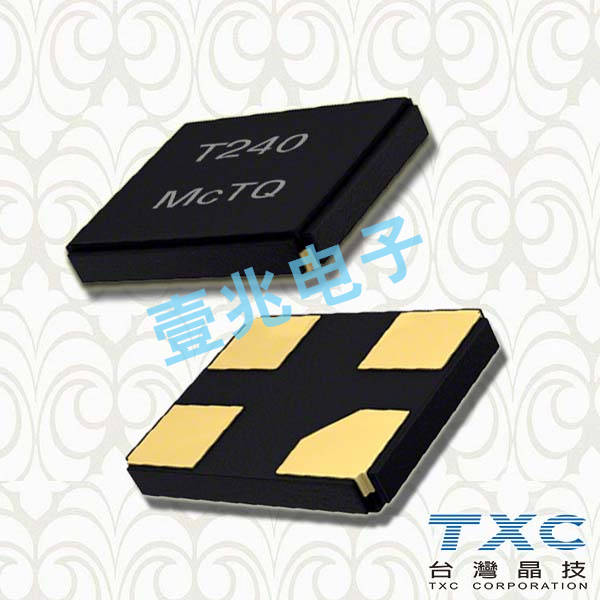

TXC晶振,石英晶振,7Y晶振,5032貼片晶振

產品型號：2294512
頻率：8.0~80.0MHZ

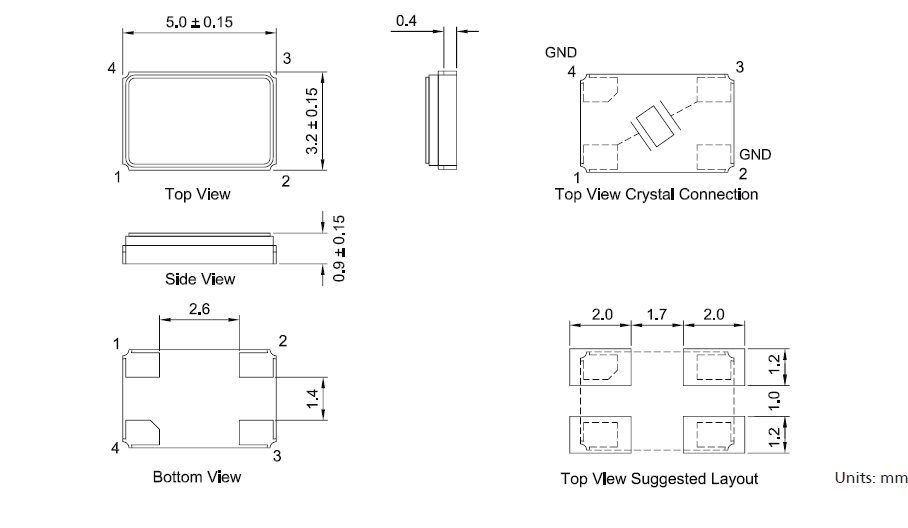

尺寸：5.0*3.2mm
產品介紹：小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以...

自1983年成立以來,臺灣晶技TXC晶振作為一個專業的的晶振頻率組件與感測組件的供貨商,始終致力于石英晶體相關諧振器(Crystal)、石英晶體振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.企業經營必有營運風險以及內外部競爭壓力,當面臨環境變動及工作要求時,期許員工都能以正面思考的邏輯,看待環境的變化以及不同的要求,當心態改變,作為必隨之改變.

TXC晶振企業的核心價值在于所宣達之經營理念以及相隨之企業愿景及使命,是以企業為求永續之發展,無不用心于長遠架構之建立,以及核心價值之建構之上.臺灣晶技有鑒于企業核心價值對于長期發展之急迫性以及重要性,是以隨企業之漸次發展,將公司之愿景宣言、使命宣言,以及企業文化一并揭橥如下: 矢志提供信息、通訊、光電、汽車產業頻率控制組件所需之各項應用產品,并于2015年達成兩百億之營業目標,同時成為全球石英晶體產業經營績效最好公司之一以及石英產業的前三大.公司竭力維護員工的福利以及創造更和諧有趣,并同時兼具挑戰性的工作環境,藉此以吸引并留任優秀人才.對于同仁的關心,我們期許大家都能主動進行,凡事將心比心,以同理心的思維模式,面對環境以及工作的各項要求以及變動.

TXC晶振,石英晶振,7Y晶振,5032貼片晶振，智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.7Y晶振,臺灣進口晶振,小體積貼片晶振。

晶振規格參數	7Y晶振
頻率范圍	8~80MHZ
頻率穩定度公差	±30 PPM
工作溫度范圍	-40 °C ~ +85 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	1 ~ 200 μ W (100 μ Wtypical )
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +85°C

晶體諧振器

如果過大的激勵電力對石英晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.TXC晶振,石英晶振,7Y晶振,5032貼片晶振。

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.7Y晶振,臺灣進口晶振,小體積貼片晶振。

每個封裝類型的注意事項

(1)陶瓷包裝產品與SON產品

在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.

TXC晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來5032諧振器、普通晶體振蕩器(SPXO),石英晶振生產制造中所產生的污染.加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.TXC晶振,石英晶振,7Y晶振,5032貼片晶振。

通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,5032四腳金屬貼片晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.7Y晶振,臺灣進口晶振,小體積貼片晶振。

TXC晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,5032四腳石英晶體，貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
