首頁歐美晶振微晶晶振微晶晶振,石英晶振,CC6F-T1A晶振,3225晶振

微晶晶振,石英晶振,CC6F-T1A晶振,3225晶振

產品型號：96993420
頻率：70~250 MHZ

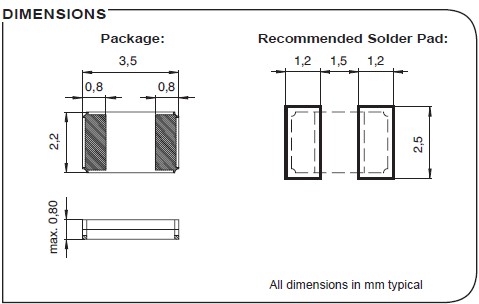

尺寸：3.5*2.2mm
產品介紹：小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,...

微晶晶振公司在瑞士、泰國建有生產中心,及遍布世界各地的代表處.我們所有的石英晶振產品都得到ISO9001和ISO14001的認證,并達到RoHS,REACh等規范的要求.全球約550個員工的責任感和奉獻精神是我們成功的基石.為世界一流的終端產品制造商提供從設計到量產的全方位支持,服務范圍涵蓋手機、計算機、汽車電子、手表、工業控制、植入式醫療及其他高可靠性產品.

就原則而言,以下內容被認為是MC供應的一部分鏈,即電子制造服務(EMS)公司和原始設計制造商(ODM)包括承包勞動,設計,市場,有源晶振生產和/或提供用于生產MC電子產品的貨物和服務.這個原則將積極推廣到MC供應鏈中的關鍵供應商.隨后由該晶振廠家應用于其供應鏈和分包商.為通過這些原則,并成為參與者(參與者),企業應聲明其對原則的支持,并應遵循其原則和標準有原則規定的管理制度.

微晶晶振,石英晶振,CC6F-T1A晶振,3225晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從8MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.CC6F-T1A晶振,小型無源SMD晶振,兩腳陶瓷面貼片晶振。

晶振規格參數	CC6F-T1A晶振
頻率范圍	70~250 MHz
頻率穩定度公差	±50 ppm
工作溫度范圍	-40°C to +85°C
等效串聯電阻	See ESR Table
負載電容	10.0 / ∞ pF
激勵功率	100 µW
老化@ + 25°C	±3 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.CC6F-T1A晶振,小型無源SMD晶振,兩腳陶瓷面貼片晶振。

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.微晶晶振,石英晶振,CC6F-T1A晶振,3225晶振.

SMD產品

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

晶體諧振器

如果過大的激勵電力對石英晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

微晶晶振,貼片晶振,陶瓷封裝車載晶振，石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.CC6F-T1A晶振,小型無源SMD晶振,兩腳陶瓷面貼片晶振。

致力于環境保護,包括預防污染.在石英陶瓷面貼片晶振產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.微晶晶振,石英晶振,CC6F-T1A晶振,3225晶振.

對我們的MHz小體積石英晶體產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
