首頁歐美晶振 ECS晶振ECS晶振,貼片晶振,ECX-53B-DU晶振

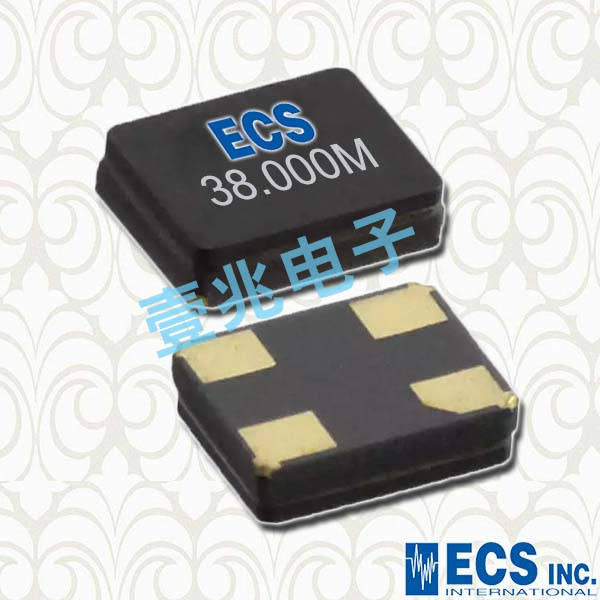

ECS晶振,貼片晶振,ECX-53B-DU晶振

產品型號：31016338
頻率：10~150 MHZ

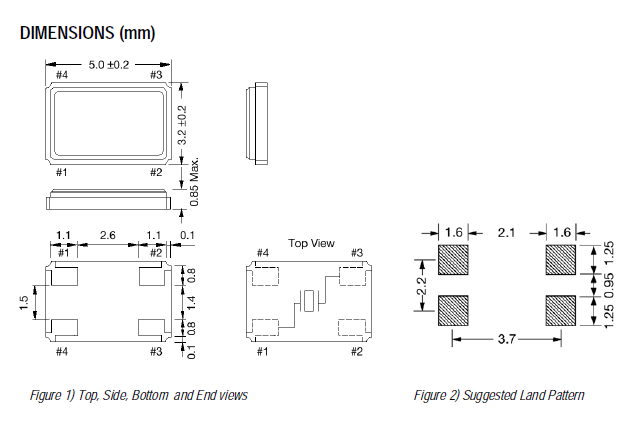

尺寸：5.0*3.2mm
產品介紹：智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端...

ECS晶振公司完全承諾并支持RoHS指令,現在生產符合以下定義的符合要求的石英晶振產品.我們的許多石英晶振產品從一開始就與RoHS兼容.他們中的許多人符合下面的指導方針.國際生產各種電子元件.從圓柱形音叉晶體到高穩定性的烤爐控制振蕩器,ECS,inc .提供最多行業中頻率控制設備的綜合.EECS Inc.國際公司是一家私人控股公司,致力于滿足不斷增長的全球高可靠性創新型頻率控制設備需求.

ECS晶振公司是世界一流的研究機構和電子設備設計師公認的創新頻率控制解決方案的前15的全球開發商和制造出全球競爭者數超過600的晶振廠家. “通過與班上最好的合作,成為向電信工業,實用,航海,汽車,RFID,航空航天和醫療(非生命支持)行業提供創新,先進的頻率控制組件解決方案的市場領導者石英晶體振蕩器/濾波器,時鐘振蕩器,陶瓷諧振器/濾波器和所有其他壓電產品的制造.CS晶振公司的石英晶振產品是通過全球子公司的供應鏈網絡進行戰略性的交付位于主要設計中心,客戶合同制造子公司和主要市場.

ECS晶振,貼片晶振,ECX-53B-UD晶振，小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.ECX-53B-DU晶振,ECS-200-20-30B-DU晶振,美國進口晶體諧振器

晶振規格參數	ECX-53B-DU晶振
頻率范圍	10~150MHz
頻率穩定度公差	±30 ppm
工作溫度范圍	-55°C to +125°C
等效串聯電阻	See ESR Table
負載電容	20pF
激勵功率	300 µW
老化@ + 25°C	±5 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.ECS晶振,貼片晶振,ECX-53B-UD晶振

每個封裝類型的注意事項

(1)陶瓷包裝產品與SON產品

在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.ECX-53B-DU晶振,ECS-200-20-30B-DU晶振,美國進口晶體諧振器

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

ECS晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的5032諧振器產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.努力保護全球環境的環保意識進行環保生產和提供產品以及服務給消費者.ECS晶振,貼片晶振,ECX-53B-UD晶振

ECS晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動,地球溫暖化防止及循環型社會的實現貢獻.與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對5032四腳貼片晶振,石英晶振的化學物質的管理強化等.地域社會環境保全活動及生物多樣性保全活動的參加,對其進行重新評估,努力持續改善.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.ECX-53B-DU晶振,ECS-200-20-30B-DU晶振,美國進口晶體諧振器

ECS晶振公司環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治超薄金屬面晶體諧振器工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定環境目的和目標,確實是落實,
