- 產品型號：84021796
- 頻率：6.4~32MHZ
- 尺寸：13.21*9.02mm
- 產品介紹：貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA...
-

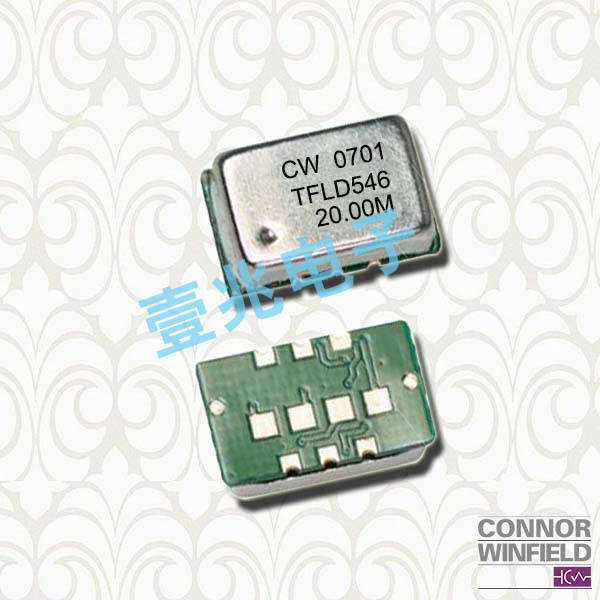

康納溫菲爾德晶振,貼片晶振,TFLD5C晶振
康納溫菲爾德晶振致力于以一種全球負責的方式開展企業業務,這與對環境敏感的原則是一致的.我們明白,我們?cè)诰S持環境方面發揮著至關重要的作用.因此,我們將積極地減少我們的業務和產品對環境的影響.此外,我們向我們的利益相關者保證,我們遵守所有地方、州和聯邦環境法規,只要有可能,我們將努力減少我們的業務運作對環境的影響.
康納溫菲爾德晶振的子公司和業務單位包括康諾-溫菲爾德全球計時解決方案,NavSync,Ltd .,Janus遠程通信和混合電路工程. 混合電路工程主要集中在厚膜技術、混合組裝技術、PCB表面安裝技術和定制設計服務.我們高度自動化的電子組裝設施創造了一個獨特高效的高科技制造環境,旨在將我們的石英晶體振蕩器核心技術和能力與OEM的厚膜產品簽訂合同.我們專注于快速轉向原型和試點運行,以及對復雜項目運行的有效響應能力.
康納溫菲爾德晶振,貼片晶振,TFLD5C晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.TFLD5C晶振,有源晶體振蕩器,低抖動溫補晶振
| 晶振 | TFLD5C晶振 |
| 頻率范圍 | 6.4~32MHZ |
| 工作溫度 | - 0 ~ + 70 ℃ |
| 保存溫度 | - 40 ~ + 85 ℃ |
| 電源電壓 | 3.3V |
| 輸出負載 | 15pF |
| 頻率容差 | ± 4.6 ppm |
| 頻率校準@ 25°C | ± 1 ppm |
| 老化率 | ±1 ppm /year. |
| 電壓卷(最大值)/ VOH(最小值) | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 輸出類型 | CMOS |
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則晶振振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).TFLD5C晶振,有源晶體振蕩器,低抖動溫補晶振
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.康納溫菲爾德晶振,貼片晶振,TFLD5C晶振
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).
CONNOR-WINFIELD晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小低電源電壓型晶振業務活動對環境造成的負擔,并通過業務發展推進環境改善.作為“地球內企業”,在保護地球環境方面發揮著領導作用.我們尊重歷史、文化和傳統的多樣性,并致力于“CSR經營”和“環境經營”.為取得社會的信任,為推動環境負荷最小化,CONNOR-WINFIELD晶振集團還開展了各種各樣的活動.康納溫菲爾德晶振,貼片晶振,TFLD5C晶振
CONNOR-WINFIELD晶振集團自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.重視10.00MHz晶振污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. 提高保護預防措施、產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境.TFLD5C晶振,有源晶體振蕩器,低抖動溫補晶振
CONNOR-WINFIELD晶振集團建立一種可測量的發展和改進的目標指標,定期進行內審和管理評審.在現有的或新生的各種活動中不斷監測和改進環境績效.通過對高頻有源晶體生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變,努力提高環境管理中資本的效力.
