首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABS07W晶振,ABS07W-32.768KHZ-D-1-T

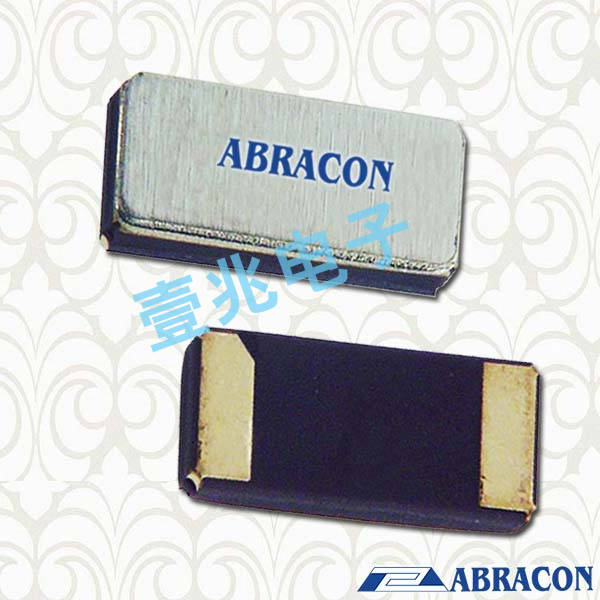

Abracon晶振,貼片晶振,ABS07W晶振,ABS07W-32.768KHZ-D-1-T

產品型號：29006866
頻率：32.768KHZ
尺寸：3.2*1.5mm
產品介紹：32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,“ABS07W-32.768KHZ-D-1-T”產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合...

Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商.Abracon提供了廣泛的定時石英晶振和振蕩器，“ABS07W-32.768KHZ-D-1-T”MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈.

Abracon晶振公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.我們廣泛的產品線服務于商業、工業、消費者和選擇的軍事應用,并通過Abracon的全球分銷網絡提供.

Abracon晶振,貼片晶振,ABS07W晶振，“ABS07W-32.768KHZ-D-1-T”貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

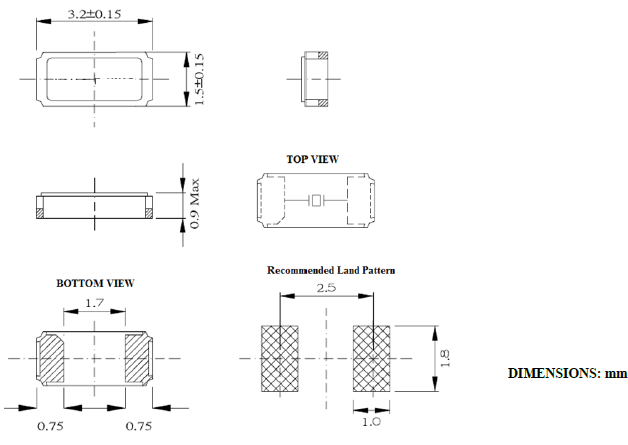

石英晶體的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.ABS07W晶振,ABS07W-32.768KHZ-D-1-T晶振,3215mm封裝石英晶體

晶振規格參數	ABS07W晶振
頻率范圍	32.768KHZ
頻率穩定度公差	±10ppm
工作溫度范圍	-40 °C ~ +125 °C
等效串聯電阻	See ESR Table
負載電容	3 pF
激勵功率	0.1 µW
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

SMD產品

“ABS07W-32.768KHZ-D-1-T”SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.ABS07W晶振,ABS07W-32.768KHZ-D-1-T晶振,3215mm封裝石英晶體

晶體諧振器

如果過大的激勵電力對石英晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.Abracon晶振,貼片晶振,ABS07W晶振

晶體振蕩器

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.有些石英晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器(陶瓷片狀電容器等)以最短距離連接.關于個別機型請確認宣傳冊、規格書.

Abracon晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.努力改進我們的3215貼片晶振生產操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.ABS07W晶振,ABS07W-32.768KHZ-D-1-T晶振,3215mm封裝石英晶體

Abracon晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除32.768K石英貼片晶振生產時的事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Abracon晶振,貼片晶振,ABS07W晶振

“ABS07W-32.768KHZ-D-1-T”Abracon晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.對我們的32.768K音叉晶體產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.
