首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABM3晶振,ABM3B-16.384MHZ-10-1-U-T

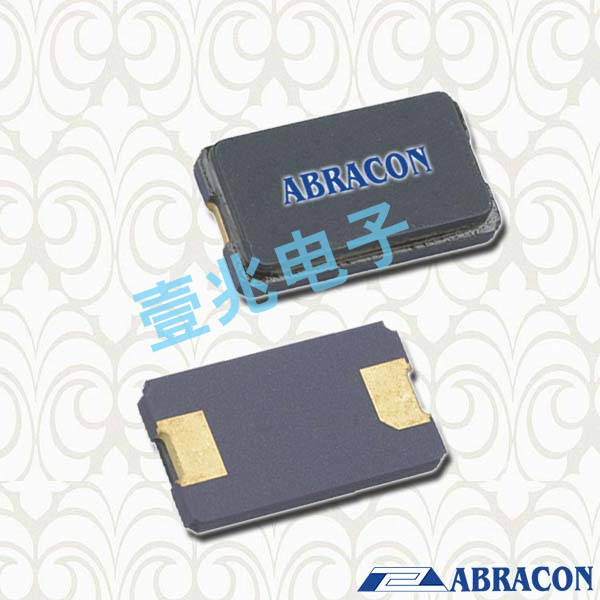

Abracon晶振,貼片晶振,ABM3晶振,ABM3B-16.384MHZ-10-1-U-T

產品型號：6425798
頻率：8~80MHZ

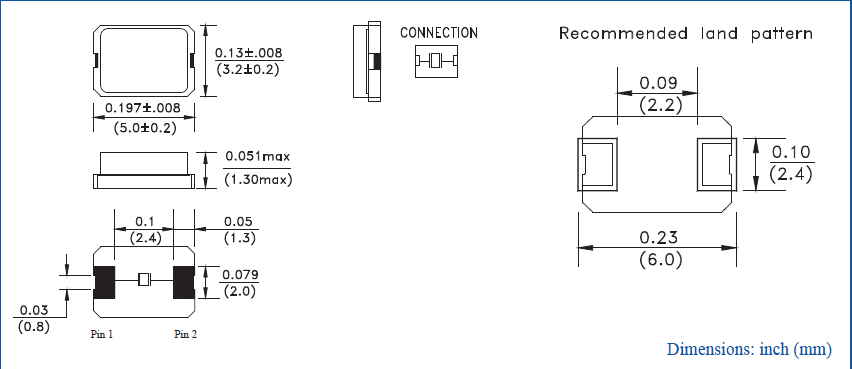

尺寸：5.0*3.2mm
產品介紹：小型表面貼片晶振型,是標準的石英晶體諧振器,“ABM3B-16.384MHZ-10-1-U-T”適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz...

Abracon晶振公司成立于1992年，總部位于德克薩斯州的斯派伍德，“ABM3B-16.384MHZ-10-1-U-T”是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商.Abracon提供了廣泛的石英定時晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈.

Abracon晶振公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.我們廣泛的石英晶振產品線服務于商業、工業、消費者和選擇的軍事應用,并通過Abracon的全球分銷網絡提供.

Abracon晶振,貼片晶振,ABM3晶振，“ABM3B-16.384MHZ-10-1-U-T”智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶體晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.ABM3晶振,ABM3B-8.000MHZ-B2-T晶振,美國進口貼片晶振

晶振規格參數	ABM3晶振
頻率范圍	8~80 MHZ
頻率穩定度公差	±50ppm
工作溫度范圍	-10 °C ~ +60 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	10 µW
老化@ + 25°C	±5 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +90°C

輸出負載

“ABM3B-16.384MHZ-10-1-U-T”建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).

未用輸入終端的處理

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.Abracon晶振,貼片晶振,ABM3晶振

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.ABM3晶振,ABM3B-8.000MHZ-B2-T晶振,美國進口貼片晶振

對我們的無源貼片晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.ABM3晶振,ABM3B-8.000MHZ-B2-T晶振,美國進口貼片晶振

Abracon晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.致力于環境保護,包括預防污染.在石英晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的5032石英貼片晶振產品和服務.地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.Abracon晶振,貼片晶振,ABM3晶振

“ABM3B-16.384MHZ-10-1-U-T”在業務活動中,努力節約資源并節省能源,致力于減少5032智能導航儀晶振生產過程廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.
