首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABLS晶振,ABLS-16.000MHZ-D-4-T

Abracon晶振,貼片晶振,ABLS晶振,ABLS-16.000MHZ-D-4-T

產品型號：35228309
頻率：3.579545~75MHZ

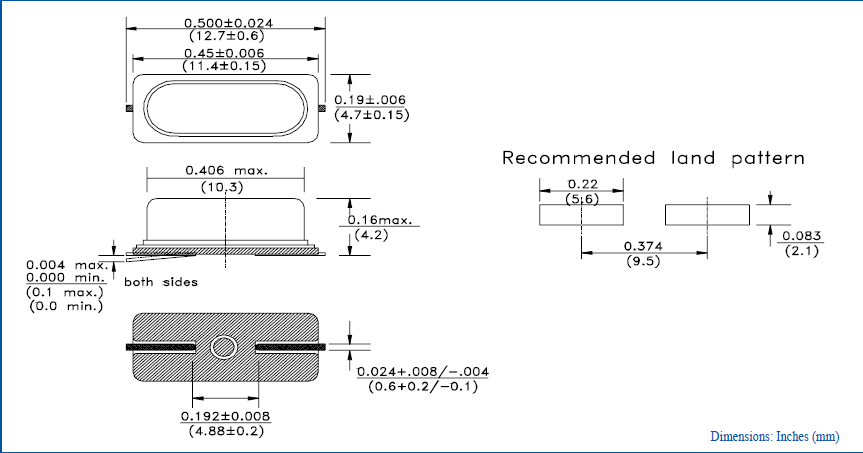

尺寸：11.5*4.7mm
產品介紹：引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,“ABLS-16.000MHZ-D-4-T”.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件...

Abracon晶振公司已通過iso9001 - 2008認證,“ABLS-16.000MHZ-D-4-T”并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.我們廣泛的產品線服務于商業、工業、消費者和選擇的軍事應用,并通過Abracon的全球分銷網絡提供.

“ABLS-16.000MHZ-D-4-T”較低的CL和較低的ESR提高了回路的運行增益裕度,確保了所有變量的持續振蕩,包括偏差,負載,溫度和時間變化. Gm_critical是石英晶振必須實現的關鍵跨導值,以保持在環路運行的安全區域.不符合gm_critical的晶體與Pierce振蕩器不匹配,并可能導致與啟動相關的長期可靠性問題.由于給定的Pierce振蕩器的功耗降低gm和gm_crictical,部署在物聯網和可穿戴應用中的節能設計最有可能發生故障.進行PAS測試可降低風險并提高系統的可靠性.

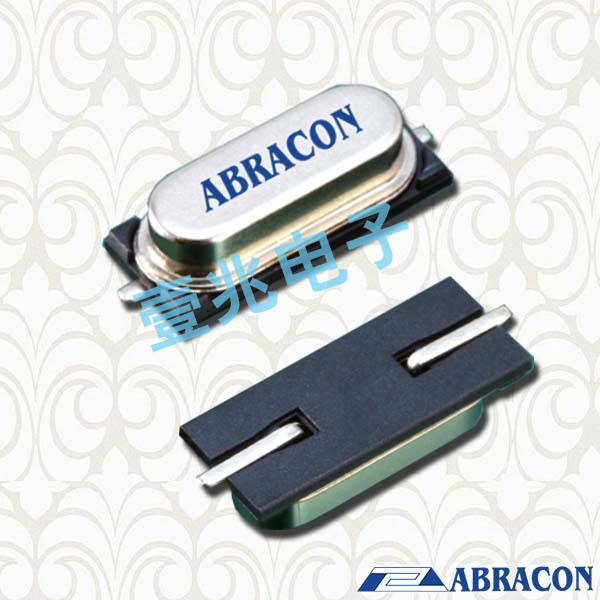

Abracon晶振,貼片晶振,ABLS晶振，“ABLS-16.000MHZ-D-4-T”普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶體通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.ABLS晶振,ABLS-12.000MHZ-B2-T晶振,49S型貼片晶振

晶振規格參數	ABLS晶振
頻率范圍	3.579545~75 MHZ
頻率穩定度公差	±50ppm
工作溫度范圍	-0 °C ~ +70 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	1 mW max., 100 μW typical
老化@ + 25°C	±5 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

輸出負載

建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).ABLS晶振,ABLS-12.000MHZ-B2-T晶振,49S型貼片晶振

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.Abracon晶振,貼片晶振,ABLS晶振

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

美國Abracon晶振遵守法規和監管要求,“ABLS-16.000MHZ-D-4-T”從事環保產品的開發.環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、橢圓形石英晶振，壓電石英晶體、有源晶體、壓電陶瓷諧振器,對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,集團業務政策促進普遍信任的環境管理活動.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.ABLS晶振,ABLS-12.000MHZ-B2-T晶振,49S型貼片晶振

Abracon晶振集團將確保其49SMD晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.Abracon晶振,貼片晶振,ABLS晶振

Abracon晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少49SMD諧振器生產過程廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
