噪音所產生的干擾模式是影響電路信號問題的心患因素之一,然而它也可以在相位噪聲的的轉換之下演變成時鐘變頻信號,干擾信號接近所需信號源的相位噪聲裙可以克服想要的頻率信號,在物理電氣設備中檢測出高頻率的信息干擾信號,從晶振中不斷的降低功率信號,時鐘晶振抖動會降低采樣時序并準確地限制位數數字化.
多普勒雷達試圖探測移動物體對著附近的大型靜止物體雜亂的信號,慢速移動的物體在多普勒信號中產生近距離,快速移動的物體創造得很遠輸出多普勒信號,不斷增加OSC晶振移動,恢復和解碼數據的需求更小的帶寬和更短的時隙,減少錯誤,來自風扇振動的噪聲信號可能導致被視為假目標的譜線,在數字通信中,抖動會增加采樣接收數據的誤差,并且會減少通信距離.但不要害怕,優越的工程繼續提供貨物盡管在嘈雜的環境中使用小信號能量的挑戰.
用于無線高清電視的GHz很快將在我家附近移動3-6Gbits,而我的藍牙烤面包機則沒有更聰明,不干擾我的鄰居在隔壁做同樣的事情,執行這些信號需要具有不同特性和靈活性的參考頻率信號流程,我無法告訴您對您制造或購買的頻率發生裝置的規格限制,系統知識將定義它,但請記住,有兩個部分可以獲得任務完成,一種是選擇正確的振蕩器,另一種是不要在信號發出時使信號發出噪聲在您的系統中使用.
對于微波發射器,您的解決方案可能是一個安靜的微波振蕩器用同軸或空腔諧振器制成,或者您可能需要更好的絕對頻率穩定性并選擇基于低噪聲VHF晶體的OCXO晶振,使用諧波發生器,濾波器和放大器來產生你的運營商,對于GHz速度數字信號設計,擁有比RF或微波更少的選項由于標準數字邏輯協議,電壓電平和波形規則,使用頻率控制模塊的優勢在于提供鎖相和抖動控制系統.

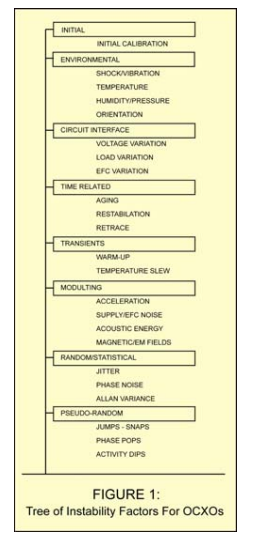

基于晶體的振蕩器和振蕩器的關注頻率模塊的使用,如圖所示,有一些新的調整,這里列出了可能影響穩定性或準確性的因素從指定它的角度或從你的系統如何的角度來看影響石英晶體振蕩器,電路界面中列出的項目,調制和隨機統計類別與我們的抖動和噪聲討論最相關,這些因素的影響都是確定性的并且隨機性,確定性問題通常由可識別的原因引起,例如電源紋波或EMI.隨機的是來自我們電路的許多物理過程物理諧振器,這兩者都表現為時域中的抖動和頻率中的相位噪聲域.

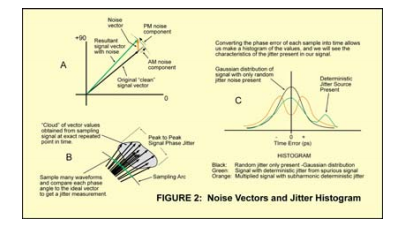

圖示出了矢量形式的信號及其相關的噪聲矢量,它可以在任何時間點建模為其原始矢量和噪聲矢量之和,該低噪聲晶振矢量是所有噪聲信號的合成當下,通過分析在值的分布和頻率上,我們可以表征相位噪聲,抖動和幅度噪聲出現在信號中并了解其原因和可能的改進,衡量的系統相位噪聲或抖動可以進行某種形式的分析,為了分析抖動,我們可以去除幅度變化,只看一下云的窄片表示采樣矢量的相位角,如果噪音是許多不相關的隨機噪音效果,然后相位值的分布將是高斯分布,在理想中心附近有很多叢生價值越來越遠.

需要為購買的振蕩器優化系統建議參考的石英晶體振蕩器,通常最好的選擇是100MHz左右,以獲得整體良好的相位在足夠高的頻率下產生較低的噪聲,微波頻率或相位鎖定抖動減少模塊,低相位噪聲振蕩器可能具有更多的負載牽引力,其他振蕩器由于需要小化內部緩沖級,每個內部緩沖級又會增加相對應的噪聲源,然后根據需要轉換為數字格式.
