手機已經超過了一些功能集成的時間演變而來,如照相機,全球定位系統(GPS),移動電視,和近場通信(NFC)用于非接觸通信,在頂部的基本通話功能.近年來,隨著智能手機和平板電腦的日益泛濫,這是高功能的移動終端配備了一個高性能的應用處理器,新的增值服務已經上升,如舒適和高速瀏覽,流媒體,數據訪問,云計算的支持,和導航,使其進一步提高通信質量基本功能.
所有這些移動終端的功能要求是他們一兼容多種通信標準.通常,2G系統稱為全球移動通信系統(GSM)通信是移動電話通信的主要標準,但它對大多數終端將通用移動電信系統(UMTS),成為常見的3G系統,取得了更高質量的數據傳輸和更高的傳輸率比GSM.最近,與下一代通信標準兼容的服務稱為長期演進(LTE)已經開始.LTE允許在高速度接近的有線通信的無線數據通信.
語音LTE(svlte)的通信服務,它允許移動數據通信,即使在通話過程中,已經在美國北部開始.同時,在中國,同時GSM和LTE(sglte)的通信服務,它允許GSM語音服務和TD-LTE數據通信的同時,正在計劃.沿著這條線,IC制造商和裝配商正在加緊準備,這些新服務鋪平道路.

LTE技術的分類

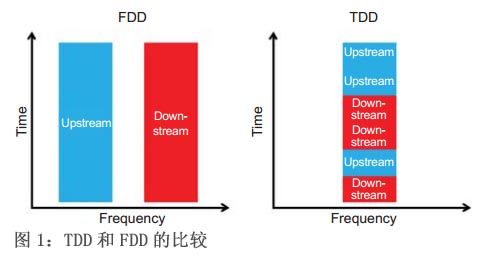

  時分雙工(TDD)是一種雙向通信的基站和移動終端之間的上游和下游的線使用同一頻率的無線電波的建立(圖1).不像TDD,具有不同頻率的無線電波用于上游和下游的線被稱為頻分雙工(FDD).
  LTE是移動電話的通信標準,其規格的標準體第三代合作伙伴計劃(3GPP)在2009三月成立.這是UMTS和第四代之間的交叉技術(4G)的移動電話技術,最初被稱為3.9G.然而,由于國際電信聯盟(ITU)批準期限的4G技術,已被列為4G LTE標準.目前,它在市場上是沒有一個統一的名字.
  一般來說,被稱為LTE和其他FDD-LTE比fddlte使用TDD叫做TD-LTE LTE技術的分類.TD-LTE網絡,可以使用相同的頻率來接收和發送的,因此,在一般情況下,它是比那些FDD-LTE容易在網絡TD-LTE分配頻率.其他提到的差異,基本上是相同的fddlte TD-LTE技術并使用相同的頻率,3G,允許從1.4,3,5,10,15頻段使用選擇,并根據情況為.LTE僅支持分組通信,而互聯網語音協議(VoIP)的技術被稱為語音LTE(VoLTE)支持語音通信.利用這種技術,然而,數據通信是普遍使用的,這將需要一段時間的語音服務將投入全面使用.
  TD-LTE有望在全球蔓延為中國積極促進基于該技術的商業服務的推出,以2.5GHz的帶服務開始在日本和新服務計劃在美國北部.
  TD-LTE射頻電路

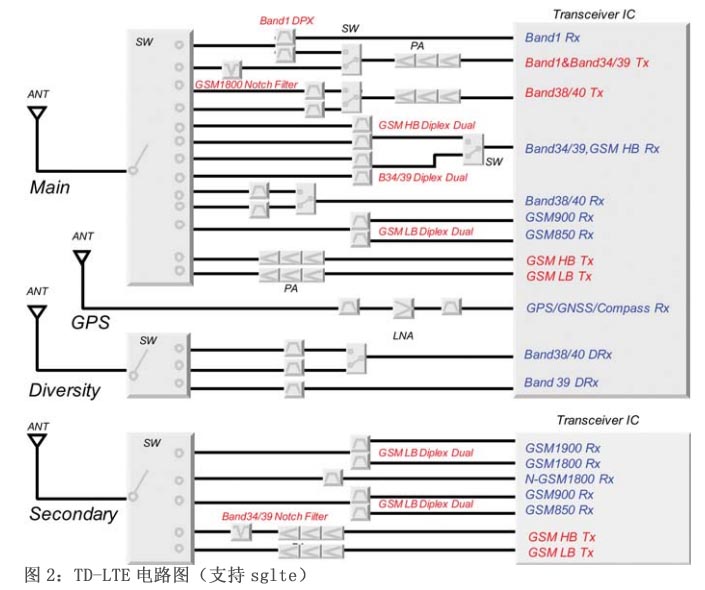

  圖2說明了一個電路TD-LTE(sglte).目前終端支持TD-LTE當然需要進行雙重模式或三模式支持GSM或UMTS以提供語音通信.對于GSM,四條帶,850MHz 900MHz 1800MHz和1900MHz,,,,一般為國際漫游的支持,和一個過濾器是將每個波段的接收端上.UMTS,因?yàn)樗膸?雙工(FDD,天線共享器)是必需的.
  在中國,帶38,帶39,帶40分為工資水平由3GPP樂隊.由于系統是基于時分雙工,雙工器是不需要的.
  此外,一個聲表面濾波器的高功率在發送端和接收端,這是用來在各自的頻帶上的主電路,可.作為一個LTE系統支持多輸入,多輸出(MIMO)技術作為一種多天線系統,一個過濾器結合在分集電路接收.
  圖2中的電路是一個sgltesupporting電路即使在語音通信的數據通信,其特點是兩個收發器集成電路用同時操作GSM和TD-LTE納入.然而,當傳輸是兩條線同時使用一個終端執行的,由一個線路傳輸功率輸出可以進入另一個電路,造成干擾,降低接收靈敏度.它是,因此,有必要充分衰減在每個傳輸電路的接收頻率的電力,這大大增加了在完成產品設計的難點.
  村田制造有限公司,商業化的陷波濾波器或?yàn)V波器衰減的工資水平只有特定的頻率,以及接收濾波器,工資水平迅速衰減GSM1800頻帶,針對裝配廠商需要在sglte終端發展.
  SAW器件的陣容為TD-LTE

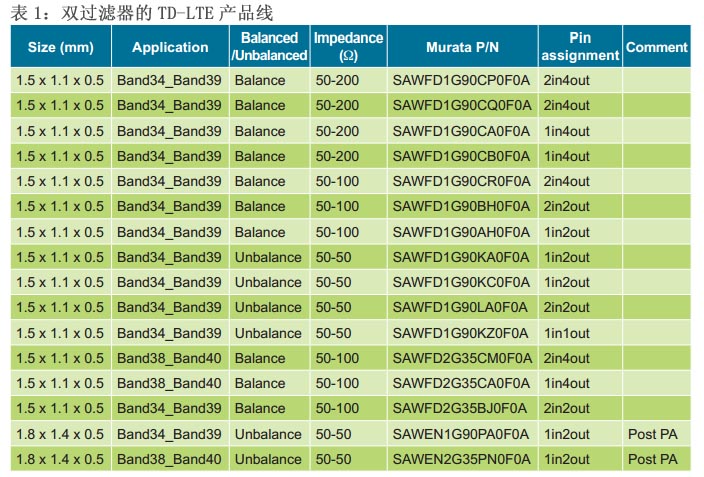

1至3顯示的表面聲波(SAW)的產品線表TD-LTE,村田制作所發布了到目前為止濾波器.雙濾波器列于表1,表2和表3中的陷波濾波器,單濾波器.
村田制作所已商品化的雙濾波器與帶34和帶39的組合,和帶38和帶40,在誰想要減少射頻集成電路制造商和裝配商的要求(RF)塊后,選擇了TD-LTE.

  雖然有各種各樣的雙重過濾,產品為外圍部件的功能合并往往是流行的和有利的使用.   銷連接,下面的均衡類型的已開發的產品:標準的2 4-out型,1型為4-out輸入軟件功能合并,和2 2-out型可通過結合濾波器輸出的低噪聲放大器的數量減少.另外,以下三個不平衡類產品已開發:標準的2 2-out型,1型為2-out輸入軟件的功能是統一的,與村田制作所特有的1 1-out型中,輸入與輸出相結合.銷連接所需要的類型取決于組件制造商使用的收發器集成電路和設計理念.

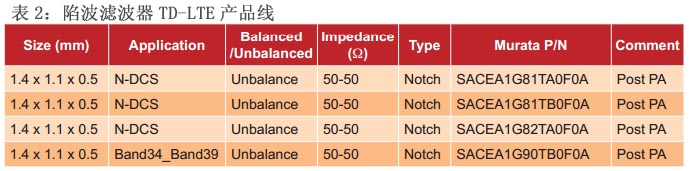

  表2顯示了陷波濾波器模型,通過傳輸頻率和其他波段的接收頻率信號的衰減,位于功率放大器之后.村田已批量生產大約800MHz頻率陷波濾波器,但這次是必要的商業化的新的陷波濾波器的1.8或1.9GHz高頻率.一般來說,更高的頻率,更困難的是設計的陷波濾波器;然而,產品已經通過村田的獨特的電路設計技術,充分利用和電磁場仿真軟件.

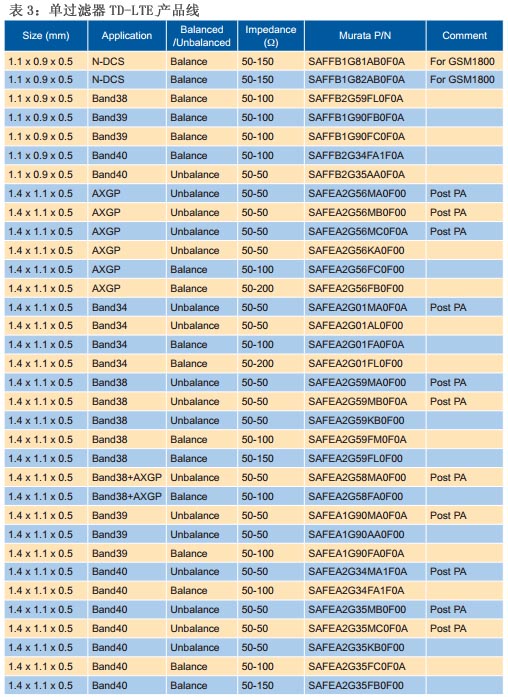

  表3顯示了單一的過濾器的生產線.應用柱,一個n-dcs表明產品是一個GSM1800窄帶濾波器.
  這是一個產品設計為TD-LTE帶衰減,和兩種類型的批量生產按客戶要求.
  村田是適當?shù)鼗貞?yīng)客戶的具體要求,例如提高其產品線,通過商業化,支持獨特的axgp 2.5GHz的帶通濾波器,用于在日本,除了針對中國市場的過濾器,在全世界蔓延的工資水平起著重要的作用.

  未來展望
  現有的UMTS和LTE未來去市場,頻率范圍(頻帶)正在擴大,為了進一步提高質量、拓寬服務領域.為TD-LTE允許發送和接收在同一頻率,它比那些更容易在網絡fddlte TD-LTE分配頻率;這可能會有助于更廣泛地推廣TD-LTE企圖使有效地利用頻率,它是有限的,寶貴的資源.
  同時,多頻段和多模式產品的市場要求,射頻塊的地區成為完整的產品的一個主要問題.
  村田制作所具有到目前為止主要擴展單濾波器和雙濾波器的產品線,并提高產品的模塊性減少部件數量和射頻塊的面積和縮短開發時間的總裝配制造商花了.
  內置的進一步小型化的SAW聲表濾波器是降低產品的尺寸基本模塊.村田制作所已商品化,小型化到一個模具尺寸通過公司的獨特的工藝技術,產品,并正在考慮進一步減少尺寸和厚度.
  為了繼續應對組裝廠商的各種需求,如大小,厚度,減少和價格,整理,村田制造將促進過濾技術相結合,其強大的點多層基板技術和模塊化設計技術.通過這樣做,它將提高其產品線,提供全方位的組件技術之間的協同作用,促進移動通信市場的不斷發展.
