實時時鐘的英文縮寫是RTC(Real_Time Clock)。RTC是一種集成電路，我們通常稱之為時鐘芯片，它具有獨立完成計時或事件記錄的功能。目前很多電子產品都具有時鐘計時功能，像我們?nèi)粘Ｉ钪谐Ｓ玫氖謾C(jī)、筆記本、平板電腦等數碼產品內部都集成有實時時鐘。
RTC產品種類繁多，根據封裝尺寸、時鐘精度、附加功能、接口方式、待機功耗等可進行多種分類。在產品結構上又可分為內置晶體和外置晶體兩種。RTC內置晶振結構的產品通常是內置32.768kHz的晶振。RTC外置晶振一般情況下外接晶振也是32.768kHz的石英晶振，一般來說晶體外置的RTC成本較低，但是經常會遇到各種各樣的問題。所以現在的RTC產品大部分都是采用的內置晶振結構。EPSON公司就有為客戶提供內置32.768kHz晶振的各種接口以及具有附加功能的RTC產品。

    內置晶振結構相比外置晶振具有哪些方面的優勢呢？

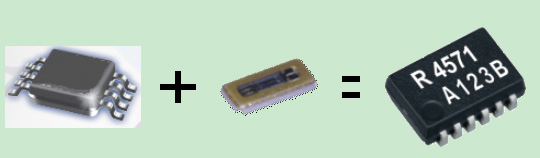

    首先，相比外置晶振，內置晶振結構的RTC產品中元件數量少，使得產品整體設計更加緊密。實現了時鐘芯片的小型化和高可靠性。不需要再考慮外置晶振的布局和走線，內置晶振RTC產品均采用貼片封裝，提高了產品生產效率和品質。
    其次，內置晶振可以保證電子產品的時鐘精度一致性，減少了除溫度以外的外界環境因素對精度的影響。同時又為客戶節省了外置晶振選擇所花費的時間和勞動力。而EPSON公司生產的內置時鐘晶振在出廠前都對每顆產品進行了頻率標定。可以絕對保證頻率的一致性。
    再次，目前，EPSON已經大批量生產可以提供內置32.768kHz的DTCXO（數字溫度補償振蕩器）的超高精度的RTC產品。該產品實現了±5ppm的高精度和-40~+85℃工作溫度范圍。
    最后，實現了外置晶振結構的RTC產品所沒有的低功耗特性，很大程度上增加了備用電池的使用壽命。低功耗特性為超長的時鐘數據保持提供了可能。
    實時時鐘產品應用非常廣泛，如果有興趣，你可以拆開你的手機或是筆記本電腦，在主板上就可以看到了。愛普生生產的實時時鐘晶振屬于石英晶體振蕩器（有源晶振）。市場上常用的幾款實時時鐘晶振型號主要為：SG-3030LC/JF/LC和SG-3040LC/JC。兆現電子作為愛普生晶振一級代理商這幾款晶振均有銷售。如需了解晶振詳細參數可至官網愛普生晶振專區查看，尺寸圖如下所示：
