愛普生SG-8201CJA最新提供用于汽車應用的新型SPXO
SG-8201CJA:低抖動,高穩定性,小尺寸和可編程,專為ADAS應用而設計:雷達,激光雷達,攝像頭汽車符合AEC-Q100,125℃操作,出色的穩定性和抖動性能使SG-8201CJA成為LiDAR和ADAS電子控制單元的理想選擇--2022年5月24日,日本東京-精工愛普生公司(TSE:6724,”日本愛普生晶振”)已開始出貨SG-8201CJA樣品,這是愛普生用于汽車應用的具有CMOS輸出1的晶體振蕩器(SPXO)系列的新成員.SG-8201CJA提供高穩定性和低抖動2,是一種簡單封裝的SPXO,通常尺寸為2.0mmx1.6mmx0.6mm.日本愛普生晶振,進口晶振,SG-8201CJA晶體振蕩器

SPXO振蕩器-SG-8201CJA自動駕駛(AD)中的應用,
例如光檢測和測距3(LiDAR)以及高級駕駛輔助系統(ADAS)中的車載攝像頭,由于高射頻和高頻率,需要頻率在100MHz范圍內的參考時鐘.-處理速度.此外,AD和ADAS性能的改進推動了對具有出色穩定性和抖動性能的時鐘的需求不斷增長.所有汽車應用中對小型產品的需求也很強勁.
與其前身SG-8101CGA一樣,新的晶體振蕩器支持高達170MHz的汽車應用輸出頻率,但它的頻率容差提高了50%,相位抖動約為1/25.封裝占地面積和立方體積也分別小了64%和55%.SG-8201CJA符合AEC-Q1004標準,可在高達125℃的環境溫度下運行,符合汽車應用的要求,有助于提高汽車的安全性和可靠性.愛普生進口晶振還開始提供用于工業和消費應用的SG-8200CJ和SG-8201CJ晶體振蕩器樣品.有了這個,愛普生已經為消費,商業,工業和汽車領域的應用組裝了一系列產品.
愛普生尋求利用其設備技術來實現智能社會.為此,公司將繼續開發用于汽車應用的產品,在這些應用中需要毫不妥協的準確性和安全性,并提高客戶產品的性能.產品特點AD和ADAS相關功能(例如,激光雷達和車載攝像頭)相關鏈接請查看以下鏈接了解產品詳情.
網址:http://m.jianlitc.cn/aipushengCrystal/產品規格日本愛普生晶振,進口晶振,SG-8201CJA晶體振蕩器
型號.SG-8201CJA輸出類型CMOS輸出頻率范圍1.2兆赫至170兆赫電源電壓1.62V至3.63V頻率容差5/工作溫度±15x10-6/-40℃至+105℃
±25x10-6/-40℃至+125℃
±50x10-6/-40℃至+125℃電流消耗(空載)最大7.5毫安(fo=25MHz)
12.4毫安最大.(fo=125兆赫)相位抖動(12kHz至20MHz)1.1ps典型值.(fo=125兆赫)符合標準AEC-Q100方面2.0毫米x1.6毫米x0.6毫米,典型值.
1CMOS輸出:半導體器件(互補MOS)的輸出,由P型和N型MOSFET的互補組合組成.廣泛用于數字電路中,H電平作為電源電壓輸出,L電平作為地電位輸出.
2抖動:時鐘周期的波動會導致顯示圖像的波動和數據傳輸中的位錯誤.
3LiDAR:傳感器發射脈沖激光波的技術,該脈沖激光波從周圍物體反彈并返回接收器.傳感器能夠根據每個脈沖返回所需的時間來測量到物體的距離和瞬時速度
4AEC-Q100:汽車電子委員會(AEC)是一個為汽車電子產品的可靠性和認證制定標準的行業組織.它由美國”三巨頭”汽車制造商與主要電子元件制造商合作組建.AEC標準是事實上的全球標準,已被廣泛用作汽車電子元件的標準.
5包括頻率容差,頻率/溫度系數,頻率電源電壓變化特性,頻率負載變化特性,
回流焊特性和頻率老化(+25℃,1年)
SG-8201CJA:符合汽車AEC-Q100標準,125℃操作
SG-8201CJA專為雷達,激光雷達,相機和高速以太網等ADAS應用而設計,在這些應用中,低抖動和高精度參考時鐘至關重要.
輸出頻率高達170MHz,適用于這些先進汽車系統所需的高射頻和高速操作.此外,利用愛普生內部的低噪聲小數NPLL,相位抖動僅為1.1pstyp.穩定性<25??ppm,最高125℃.2.0×1.6mm的小封裝尺寸可顯著節省空間,因為汽車空間越來越受到無數傳感器的限制.這款可編程晶體振蕩器可提供快速周轉時間,非常適合您的產品開發到批量生產用到2016有源晶振.

SG-8201CJA
2.0x1.6x0.6毫米
汽車振蕩器SG-8201CJA主要特性
-符合汽車級質量AEC-Q100
在所有過程中都具有高汽車質量標準.(例如設計,制造,過程控制)
-高達125℃高溫條件下的高頻穩定性
本產品實現高頻率穩定性
注:日本愛普生晶振,進口晶振,SG-8201CJA晶體振蕩器
由于IC的溫度補償功能,在-40℃至125℃的溫度范圍內最大25ppm
頻率穩定性包括初始頻率容差,溫度變化,電源電壓變化,回流漂移,
負載漂移和老化(+25℃,1年).
-與我們現有產品相比,實現低抖動性能
利用愛普生的新型內部IC(在125MHz的情況下)實現1.1ps的典型相位抖動(12kHz至20MHz)
-通過可編程技術能夠輸出高達170MHz的任何頻率
SG-8201CJA可輸出1.2MHz至170MHz范圍內的任何頻率
-2.0ｘ1.6mm小尺寸

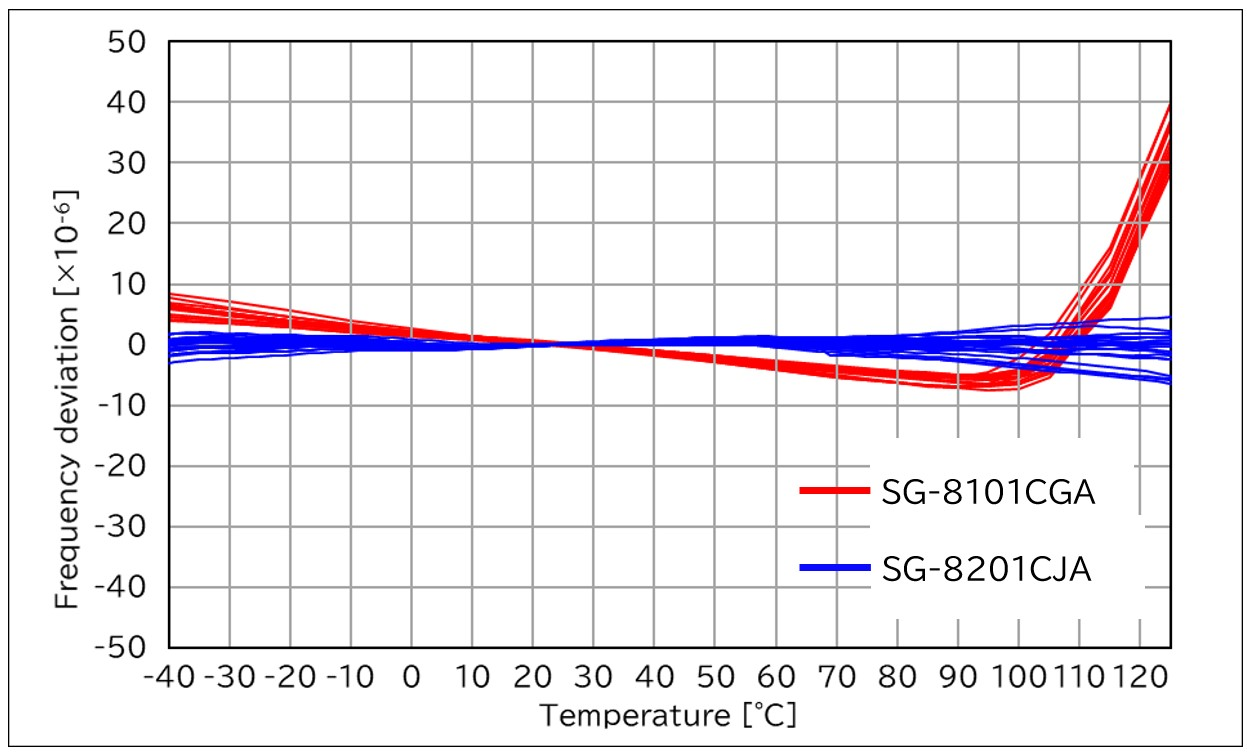

SG-8201CJA對汽車應用的貢獻1通過溫度補償功能在寬溫度范圍內實現高頻率穩定性與現有的SPXO石英晶體振蕩器SG-8101CGA相比,該產品可將溫度變化調節至+125℃,在較寬的溫度范圍內具有高穩定性特性.SG-8201CJA即使在各種汽車應用所需的惡劣溫度條件下(-40℃至+125℃)也能實現穩定的頻率容差.■SG-8201CJA(±25x10-6/-40to+125℃)vsSG-8101CGA(±20x10-6/-40to+105℃)

2通過提高內部IC性能實現低抖動與現有的SPXOSG-8101CGA相比,在偏移頻率從100kHz到1MHz時,相位噪聲改善了約30dBc/Hz,相位抖動降低至約1/40.SG-8201CJA通過降低噪聲水平來降低抖動.它可以有助于提高傳感器檢測范圍和分辨率.

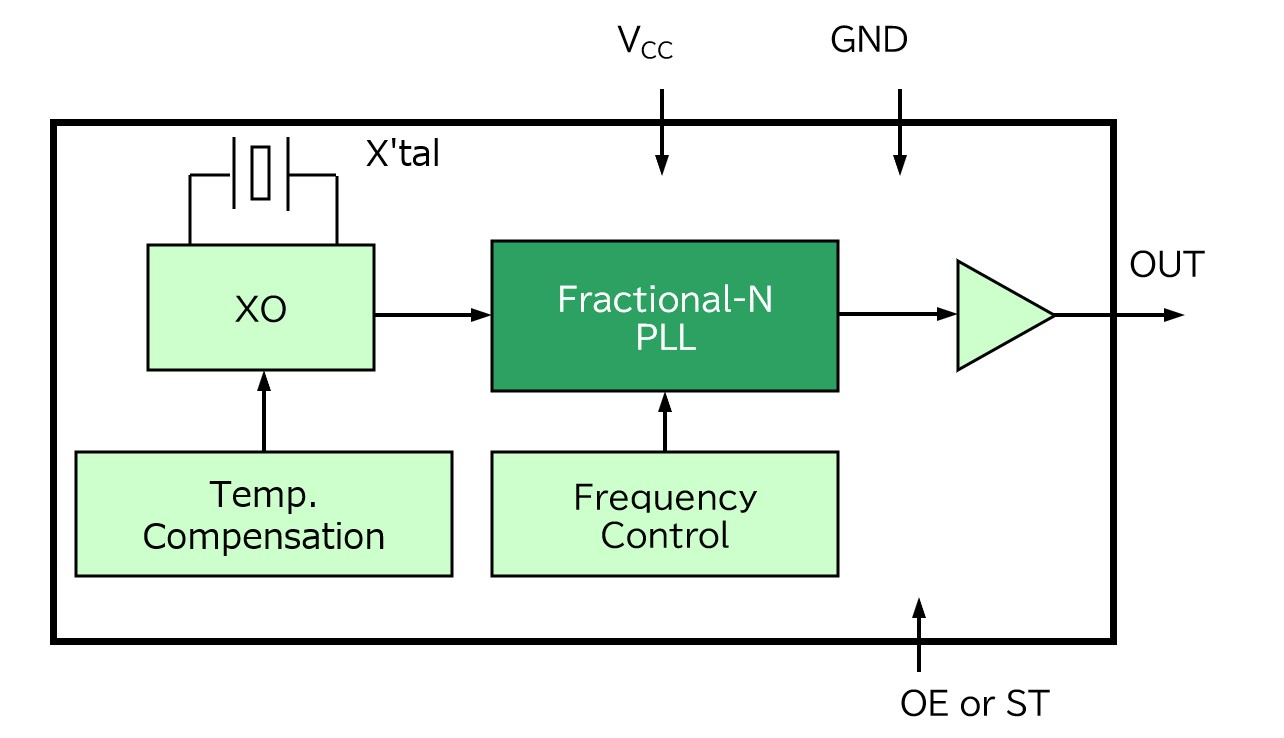

3PLL技術的高輸出頻率內部PLL技術通過倍增內部晶體的頻率,可以對高達170MHz的任何頻率進行編程.SG-8201CJA可以支持需要更高輸出頻率的高速通信.
