O 20,0-JTP53HC-F-K-3,3-LF 5032 TCXO 20M HCMOS歐美Jauch有源晶振
在下文中,將通過仔細研究TCXO的基本架構來詳細解釋TCXO的功能.通常,TCXO由五個功能塊組成（圖2）,法國JAUCH晶振下面將更詳細地描述每個功能塊.

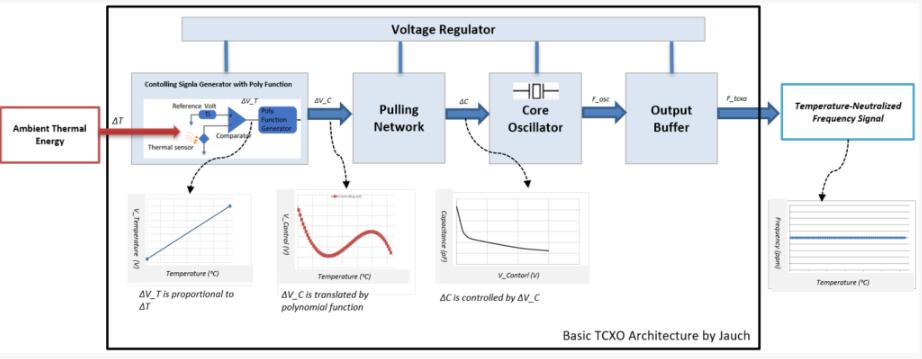

圖2：基本TCXO架構TCXO溫補晶振,溫度補償晶體振蕩器

1）用多項式函數控制信號發生器
控制信號發生器是TCXO的心臟.第一步,它借助內置溫度傳感器觀察環境溫度（ΔT）的變化.使用具有預定義參考電壓的比較器,感應到的溫補晶振溫度（ΔT）將轉換為成比例的溫度電壓（V_T）.下一步,使用多項式函數發生器將溫度電壓（V_T）轉換為特定的控制電壓（V_C.

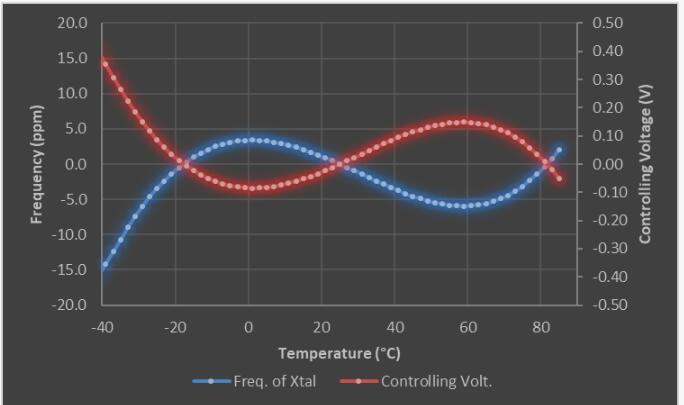

圖3：控制電壓（V_C）是根據多項式函數創建的,該函數是振蕩器F/T特性的反函數.
總結向上,您可以說控制電壓V_C（紅色曲線）遵循預定義的處理,反映石英晶體振蕩器的溫度感知（藍色曲線）.然而,由于所有晶體坯料都有單獨的溫度特性,則需要逐個補償過程確定每個個體的多項式函數的系數空白.因此,TCXO特別精確,但也更昂貴比其他類型的振蕩器.TCXO溫補晶振,溫度補償晶體振蕩器石英晶振

2）拉取網絡
這電路使用控制電壓（ΔV_C）來校正頻率偏差由溫度變化引起的振蕩器.
要了解控制電壓如何校準頻率,查看以下公式會很有幫助：
因此進口晶振振蕩器的諧振頻率（FoSC）由兩個等效頻率決定變量：石英的等效電感（L）和等效電容（C）.作為任何石英坯料的自然特性,電感（L）隨溫度變化而變化.因此,補償這些變化是可能的通過調整電容（C）,由ASIC控制.
一變?nèi)荻O管陣列用于中和晶體的溫度效應通過互補改變電容（Δ_C）來消隱.隨著溫度的升高導致晶體坯料的等效電感（L）增加,等效電容（C）將被變?nèi)荻O管陣列互補地拉低.
變?nèi)荻O管根據電壓改變其電容,貼片晶振因此此時上述控制電壓（V_C）開始發揮作用.簡而言之,變?nèi)荻O管陣列使用控制電壓（V_C）來調整等效電容（C）,以抵消可變溫度下單個晶體坯料諧振頻率的變化.TCXO溫補晶振,溫度補償晶體振蕩器

晶振編碼料號	制造商	晶振參數描述	頻率穩定性	工作溫度	腳位	尺寸
O 20,0-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 10,0-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 19,20-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 19,20-JTP53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	5032
O 20,0-JTP53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	5032
O 38,880-JTP53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	5032
O 20,0-JTP53HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	5032
O 19,20-JTP53HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	5032
O 38,880-JTP53HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	5032
O 10,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 20,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 20,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 38,880-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
