3）核心振蕩器
在除了這些溫度補償電路外,TCXO自然還具有一個普通的石英晶體振蕩器電路,經過優化以產生所需的頻率.
4）穩壓器
這組件是一種“保護機制”.目的是監管從外部施加到TCXO貼片晶振的電壓,以防止任何電壓TCXO內的波動,例如由電源噪聲引起的供應.
5）輸出緩沖區
另一種保護機制.法國JAUCH晶振它將晶體振蕩器與任何外部負載變化隔離開來.因此,輸出負載電容的變化不會影響諧振頻率的精度.

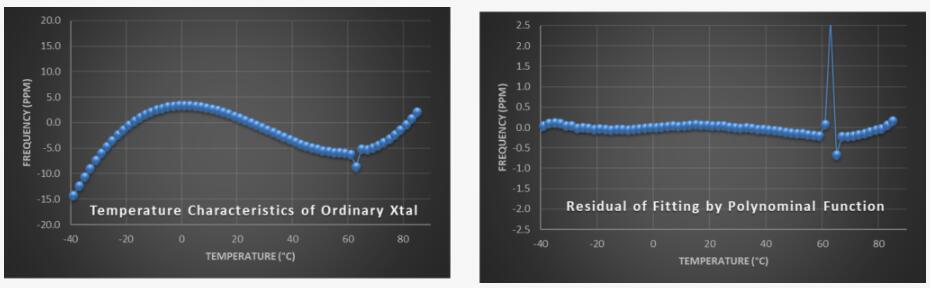

圖4：普通石英坯料的頻率擾動汽車溫補晶振,車載車規耐高溫晶振

圖4顯示了使用普通石英坯料的TCXO的溫度特性,在63°C時具有意外的頻率擾動.因此,如果工作溫度接近此臨界溫度點,則輸出頻率將發生突然跳躍.由這種不準確頻率驅動的系統至少會暫時出現惡化甚至故障.因此,Jauch溫補晶振只使用高質量的石英坯料和復雜的晶體設計,以避免我們的TCXO出現任何類型的頻率擾動.
TCXO：典型應用領域
謝謝TCXO具有極高的頻率穩定性,特別適用于電信中的無線應用.組件也很棒物聯網領域、GPS應用和眾多消費產品的需求.
由于每種應用都有其特定的要求,進口晶振Jauch Quartz的JT系列提供了各種不同尺寸的TCXO.最近,我們推出了專為導航系統（GPS、GNSS等）設計的新型JT21G作為該產品組合的補充.汽車溫補晶振,車載車規耐高溫晶振石英晶振

晶振編碼料號	制造商	晶振參數描述	頻率穩定性	工作溫度	腳位	尺寸
O 10,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 20,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 20,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 38,880-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 10,0-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 20,0-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 38,880-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 10,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS 3.3V	±50ppb	-40°C ~ 85°C	8	7050
O 20,0-JTS53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC VCTCXO 20MHZ HCMOS 3.3V	±280ppb	-40°C ~ 85°C	8	5032
O 19,20-JTS53HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC VCTCXO 19.2MHZ HCMOS 3.3V SM	±280ppb	-40°C ~ 105°C	8	5032
O 19,20-JTS53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC VCTCXO 19.2MHZ HCMOS 3.3V SM	±280ppb	-40°C ~ 85°C	8	5032
O 20,0-JTS53HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC VCTCXO 20MHZ HCMOS 3.3V	±280ppb	-40°C ~ 105°C	8	5032
