AK5DBF1-125.0000 5032 XO LVDS 2.5V 25PP -40+85六腳差分晶振
有源差分晶振怎么區分LVDS、LVPECL、HCSL、CML輸出模式
差分信號,差分信號的定義關于差分晶振的LVDS、LVPECL、HCSL、CML模式介紹及其相互轉換
所謂差分信號,即使用兩個物理量之間的數值差異來表示一個信號.從嚴格意義上來講,所有電壓信號都是差分的,因?yàn)橐粋€(gè)電壓只能是相對于另一個電壓而言的.
如果在一個電路系統中,Abracon有源貼片晶振將系統的"地"作為系統電壓的基準點.若使用某一條傳輸線相較系統電壓基準點的電壓差表示待傳輸?shù)男盘?hào),我們稱這個信號為單端信號.若我們使用某一對傳輸線之間的電壓差用于表示待傳輸信號,則我們稱該型號為差分信號.
差分信號的優點
1.差分信號的第一個好處是,因?yàn)槟阍诳刂?quot;基準"電壓,所以能夠很容易地識別小信號.在一個地做基準,單端信號方案的系統里,測量信號的精確值依賴系統內“地”的一致性.信號源和信號接收器距離越遠,他們局部地的電壓值之間有差異的可能性就越大.從差分信號恢復的信號值在很大程度上與'地”的精確值無關,而在某一范圍內.
2.差分信號的第二個主要好處是,它進口晶振對外部電磁干擾(EMIQ)是高度免疫的.一個干擾源幾乎相同程度地影響差分信號對的每一端.既然電壓差異決定信號值,這樣將忽視在兩個導體上出現的任何同樣干擾.除了對干擾不大靈敏外,差分信號比單端信號生成的EMI還要少.
3.差分信號提供的第三個好處是,在一個單電源系統,能夠從容精確地處理!雙極"信號.為了處理單端,單電源系統的雙極信號,我們必須在地和電源干線之間某任意電壓處(通常是中點)建立一個虛地.石英晶振用高于虛地的電壓來表示正極信號,低干虛地的電樂來表示負極信號.接下來,必須把虛地正確地分布到整個系統里.而對于差分信號,不需要這樣一個虛地,這就使我們處理和傳播雙極信號有一個高逼真度,而無須依賴虛地的穩定性.
美國艾博康A(chǔ)bracon晶振,差分晶振,有源晶體振蕩器

差分晶振的定義
·所謂差分晶振,顧名思義,就是輸出是差分信號的晶振.差分晶振是指輸出差分信號的晶振,通過使用2種相位彼此完全相反的信號,貼片晶振從而消除了共模噪聲,從而實現一個更高性能的系統.
差分晶振的選擇
選擇差分晶振,首先要確認好頻率,然后是電壓,時鐘邏輯類型,封裝體積,工作溫度以及頻率穩定度(精度ppm).
.目前常用的LVDS差分晶振時鐘邏輯類型有LVDS,LVPECL,HCSL,CML四種類型.
·目前市場主流差分晶振都是6腳貼片封裝,常見的尺寸有7050(7.0*5.0mm),5032(5.0*3.2mm),3225(3.2*2.5mm)
差分品振信號模式
時鐘邏輯類型有LVDS,LVPECL,HCSL,CIL四種類型,每種邏輯類型具有不同的共模電壓和擺幅電平.美國艾博康A(chǔ)bracon晶振,差分晶振,有源晶體振蕩器

低壓,正參考,發射極耦合邏輯(LVPECL)
.低壓,正參考,射極耦合邏輯(LVPECL)源自發射極耦合邏輯(ECL),采用正電源.LVPECL輸入是具有高輸入阻抗的電流開關差分對.輸入共模電壓應約為Vcc-1.3V,用于具有內部自偏置或外部偏置的工作余量.
LVPECL輸出由差分對放大器組成,石英晶體振蕩器驅動一對射極跟隨器(或開放發射器).輸出射極跟隨器應在“有效“區域內工作,始終具有直流電流.OUT+的輸出引腳和OUT-通常連接到差分傳輸線(Z0=1000)或單端傳輸線(Z0=500)用于阻抗匹配,LVPECL輸出的正確終端為50Q至Vcc-2V和OUT+/0UT-通常為Vcc-1.3V,導致近似的直流電流為14mA.
另一種LVPECL輸出終止的方法是溫補晶振提供142Q電陽到GND,為L(zhǎng)VPECL輸出提供直流偏置,并為GND提供直流電流路徑.由于LVPECL輸出共模電壓為Vcc-1.3V,因此直流偏置電阻可以通過假設直流電流為14mA(R=Vcc-1.3V/14mA)來選擇,導致Vcc-3.3V的R=142Q(1500也可以工作).美國艾博康A(chǔ)bracon晶振,差分晶振,有源晶體振蕩器

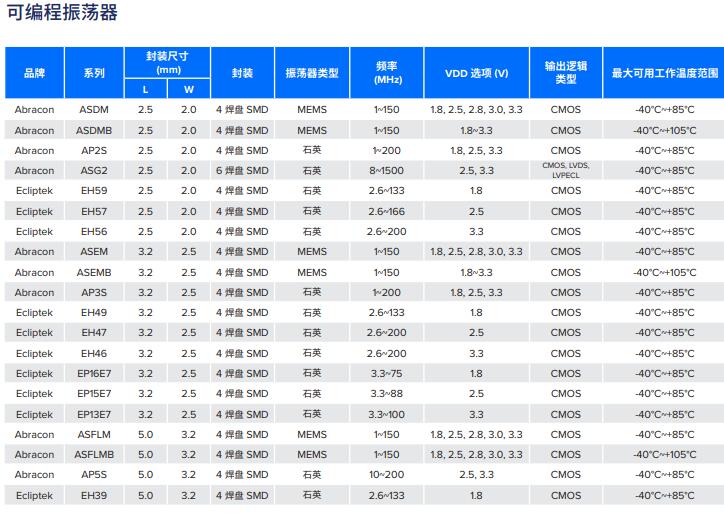

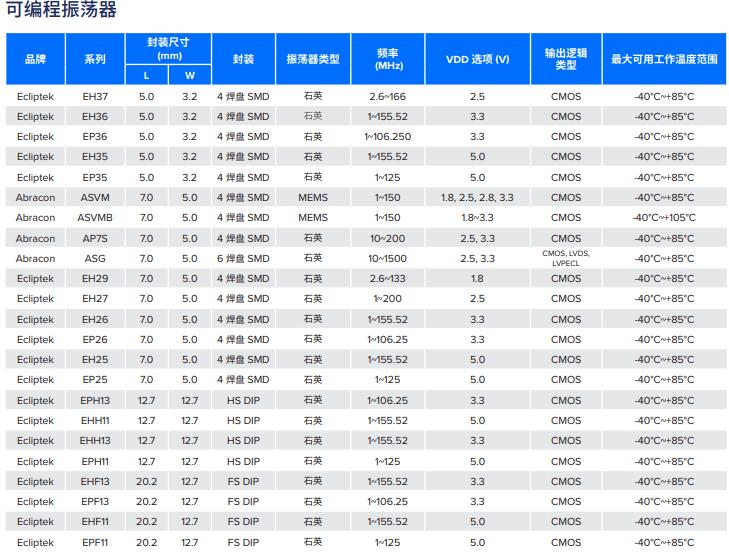

晶振編碼	晶振品牌	有源晶振	溫度	輸出	電壓	頻差	尺寸
AK5DBF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-148.5000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-148.5000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-156.2500	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-156.2500T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-200.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DBF1-200.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	2.5V	±25ppm	5.00mm x 3.20mm
AK5DCF1-100.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-100.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-122.8800	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5DCF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	LVDS	1.8V	±25ppm	5.00mm x 3.20mm
AK5HAF1-100.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-100.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-122.8800	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-122.8800T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-125.0000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-125.0000T2	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HAF1-148.5000	Abracon	XO (Standard)	-40℃ ~ 85℃	HCSL	3.3V	±25ppm	5.00mm x 3.20mm
AK5HCF1-122.8800	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-122.8800T2	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-125.0000	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5HCF1-125.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	HCSL	1.8V	±25ppm	5.00mm x 3.20mm
AK5PAF1-100.0000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-100.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-122.8800	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-122.8800T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-125.0000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-125.0000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-148.5000	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm
AK5PAF1-148.5000T2	Abracon	XO (Standard)	-40°C ~ 85°C	LVPECL	3.3V	±25ppm	5.00mm x 3.20mm

美國艾博康A(chǔ)bracon晶振,差分晶振,有源晶體振蕩器
