- 產品型號：11365945
- 頻率：32.768KHz

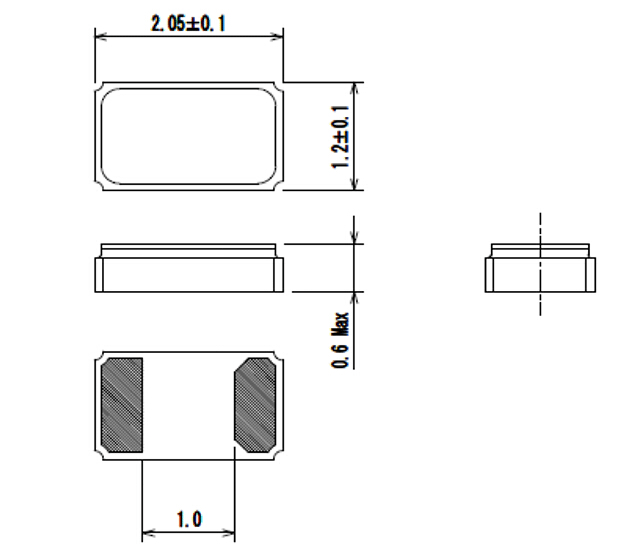

- 尺寸：2.05×1.2mm
- 產品介紹：32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便...
-
SC-20S手機晶振,石英晶振,進口SEIKO晶振
SC-20S手機晶振,石英晶振,進口SEIKO晶振,尺寸2.05×1.2mm超薄型,高密度封裝適合的橘色的類型優秀的耐沖擊性,耐熱性,高信賴性的光蝕微影法加工的水晶振動子,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 符號 | 規格參數 | 條件 |
| 標準頻率 | fo | 32.768kHz | |
| 頻率公差 | △f/fo | ±20×10-6 | |
| 拐點溫度 | Tp | +25 ± 5℃ | |
| 二次溫度系數 | K | （-3.0±1.0）×10-8/℃2 | |
| 負載容量 | CL | （7.0pF）/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 70kΩ Max | |
| 最大激勵功率 | DLmax | 0.5 μW | |
| 激勵功率 | DL | 0.1 μW | |
| 并列電容 | Co | 1.3pF 典型值 | |
| 頻率老化 | △f/fo | ±3×10-6 | 25℃ ± 3℃,第一年 |
| 工作溫度 | Tope | -40℃ ~ +85℃ | |
| 儲存溫度 | Tsto | -55℃ ~ +125℃ |
.jpg)
精工石英晶振產品敢于創新,以及超前的設計理驗,為現代的環保起到至關重要的技術支持,并且針對每款產品給出了線路設計,外部電容匹配,以及IC的選型,在石英晶振行業最新啟用小負載電容,以32.768K音叉表晶最初12.5pf的負載電容帶頭改進使用9pf,6pf,4pf,到目前最小的3.5pf的極端負載要求,別小看了這小小的改變,這個改變可以使電池的耗電量遠遠降低,對地球的環保起到了至關重要的作用,對電子行業做出無私的奉獻.
.jpg)
.png)
經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
精工,充分認識保護地球環境是人類共通的最重要課題,作為善良的企業公民在日常活動中關心環境保護.與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
.jpg)
