- 產品型號：38139091
- 頻率：3.5MHZ~34.0MHZ

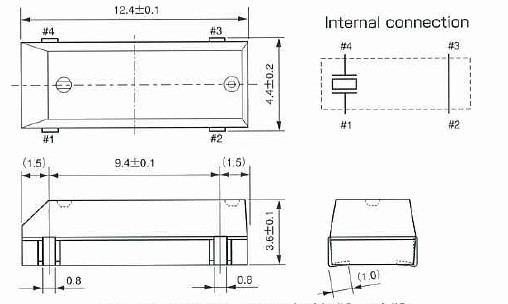

- 尺寸：12.4*4.4mm
- 產品介紹：小型,薄型,輕型的表面貼片音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得...
-
CM309S高精度晶振,西鐵城無線電話晶振,晶振供應商
CM309S高精度晶振,西鐵城無線電話晶振,晶振供應商,CITIZEN貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 符號 | CM309S | 條件 |
| 標準頻率 | fo | 3.5Mhz ~ 34.0Mhz（基頻） | 需要聯系我們的可用頻率 |
| 27.0Mhz ~ 70.0Mhz（泛音） | |||
| 頻率公差 | △f/fo | ±30ppm | at 25℃ |
| 頻率公差 | △f/fo | 低于 6.0Mhz:±50ppm | -10℃ ~ +60℃ |
| 高于 6.0Mhz:±30ppm | |||
| 工作溫度 | TOPR | -40℃ ~ +85℃ | |
| 儲存溫度 | TSTR | -55℃ ~ +125℃ | |
| 負載電容 | CL | 16.0pF, 18.0pF | 可指定 |
| 串聯電容 | C0 | 7.0pF Max | |
| 激勵功率 | DL | 100μW Max | |
| 絕緣電阻 | lR | 500mΩ Max | DC100V ± 15V |
| 頻率老化 | △f/fo | ±5ppm Max | 25℃ ± 3℃,第一年 |
| 頻率 | 3.5Mhz ≤fo <4.0Mhz | 4.0Mhz ≤fo < 6.0Mhz | 6.0Mhz ≤fo <10Mhz | 10Mhz ≤fo <27Mhz | 27Mhz ≤fo <36Mhz | 36Mhz ≤fo ≤70Mhz | |
| 模式 | 基頻 | 基頻 | 基頻 | 基頻 | 基頻 | 泛音 | 泛音 |
| 電阻 | 200Ω Max | 150Ω Max | 100Ω Max | 50Ω Max | 50Ω Max | 100Ω Max | 80Ω Max |
.jpg)
西鐵城株式會社在全球企業可持續發展的社會,為成功實現集團和地球環境保護活動.考慮到環境開拓方案,考慮到環境的產品和服務.在防止全球變暖及循環型社會做出貢獻.采購和供應等客戶合作,減少溫室氣體排放,資源的有效利用,產品中含有化學物質的管理加強努力.地區社會環境保護活動和保護生物多樣性活動參與、環境的等而進行的積極信息,為了進一步加深.這一環境方針是文件通過全體員工和一起工作的人們讓整體素質.
日本西鐵城集團早期是尚工舍時計研究所,創辦時間為19世紀,在最初主要以鐘表的開發與制造.在那時是以懷表最為時尚,經過多年的努力終于在1924年制造出第一只懷表.后在1930年成立了【西鐵城鐘表株式會社】,在第二年的夏天成功生產出第一塊西鐵城手表.因石英手表的需要,西鐵城會社決定自行研發生產石英手表的主要配件,音叉石英晶體諧振器,最初生產的石英晶振主要是自用.
.jpg)
激勵功率相關性主要是考察產品在不同激勵功率下的頻率或電阻及其變化量,目前SMD產品設定的最小激勵功率一般是0.01uW,最大激勵功率一般是200 uW,20M以上的優良產品DLD2和FDLD應小于1,12M左右的低頻產品DLD2特性稍差,但其中心值也應低于8Ω.產品DLD出問題時的分析圖請參照產品電阻大的分析圖,但有一點應特別引起重視—產品封焊前在制程中的流動速度越快越好,各工序產出應盡量平衡,減少物料在各工序等待時間.
.jpg)
