- 產品型號：40611214
- 頻率：1.0MHZ~80MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能.
-

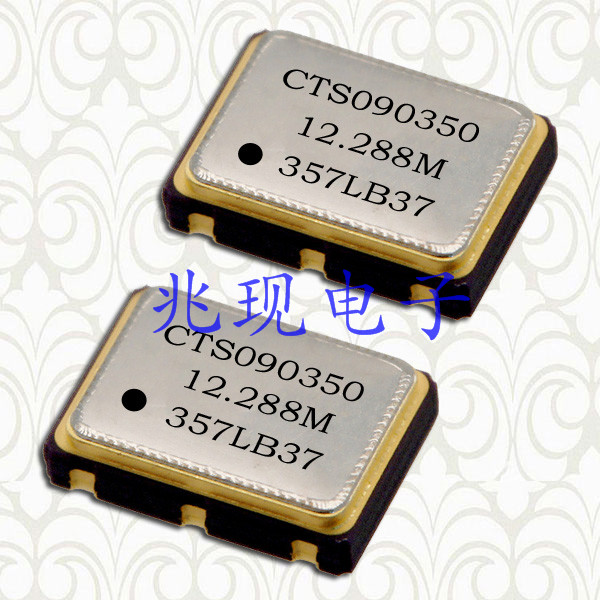

石英晶體振蕩器353,西迪斯壓控有源晶振,貼片晶振
石英晶體振蕩器353,西迪斯壓控有源晶振,貼片晶振,壓控晶振(VCXO),壓控振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.
.jpg)
| CTS晶振規格參數 | 353 |
| 頻率范圍 | 1.0 MHz~80.0 MHz |
| 電源電壓 | 2.5V,3.3V,5.0V |
| 頻率穩定度公差 | ±20 ppm,± 25 ppmor ±50ppm |
| 工作溫度范圍 |
0°C to +50°
-10°C to +60°C-20℃to~+70℃ -40°C to +86°C |
| 等效串聯電阻 | 100 Ohms maximum,80 Ohms maximum,60 Ohms maximum |
| 負載電容 | 15 pFSeries standard |
| 激勵功率 | 10 μW typical, 100 μW maximum |
| 老化@ + 25°C | ±3 ppm/yr maximum |
| 絕緣電阻(@直流100 v) | 500M Ohms minimum |
| 儲存溫度范圍 | -40°C to +100°C |
.jpg)
5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
CTS是一家專業石英頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英晶體振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.產品主要面向?yàn)閲?guó)內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域
.jpg)
CTS晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
CTS晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )
(series resonance frequency and parallel resonance frequency)
(2) 諧振頻率及反諧振頻率 ( fr , fa )
(resonance frequency and anti-resonance frequency)
(resonance frequency and anti-resonance frequency)
(3) 最大電導頻率及最小電導頻率 ( fm , fn )
(maximum admittance frequency minimum admittance frequency).
(maximum admittance frequency minimum admittance frequency).
這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到
﹝Fig.9﹞ Complex Admittance of Resonators
串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.
諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.
在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數.
在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數.
.jpg)
