首頁晶振系列 NSK晶振NSK晶振,石英晶振,NXJ-42晶振

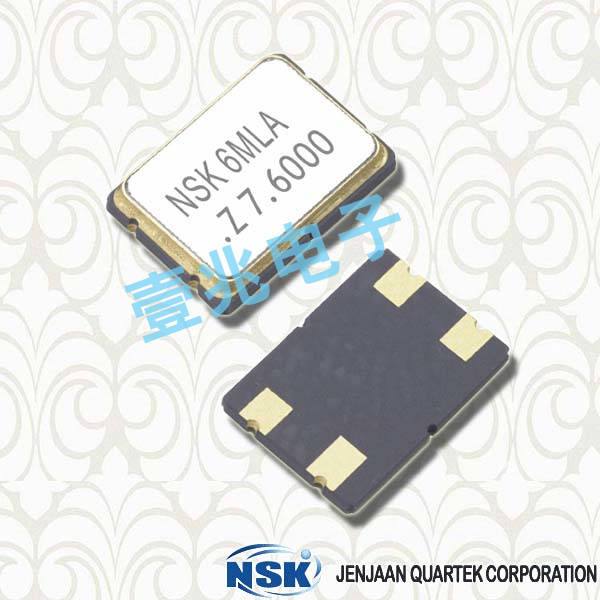

NSK晶振,石英晶振,NXJ-42晶振

產品型號：21923503
頻率：10.1 ~ 40.0 MHz
尺寸：4*2.5
產品介紹：普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面...

NSK津綻晶振集團廣泛用于通信行業的需求,包括為電信、無線和SATCOM以及WiMAX等新興技術而設計的產品,包括用于電信的Stratum III和IIIE.此外,我們還為全球導航衛星系統(如GPS)提供高精度有源晶振,石英晶體振蕩器,溫補晶振等.所生產的高精密晶體諧振器、普通晶體振蕩器(SPXO)、低噪音壓控晶體振蕩器(VCXO)、低振動溫補晶體振蕩器(TCXO)、高穩定恒溫晶體振蕩器(OCXO)廣泛用于一些檢測儀器,高端設備儀器,高精密設備等產品中.

津綻晶振生產的晶振,貼片石英晶振的質量,都會經過廣泛的電氣以及環境測試,確保質量上不會存在錯誤. 津綻石英科技股份有限公司擁有超過10年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最佳的服務品質.

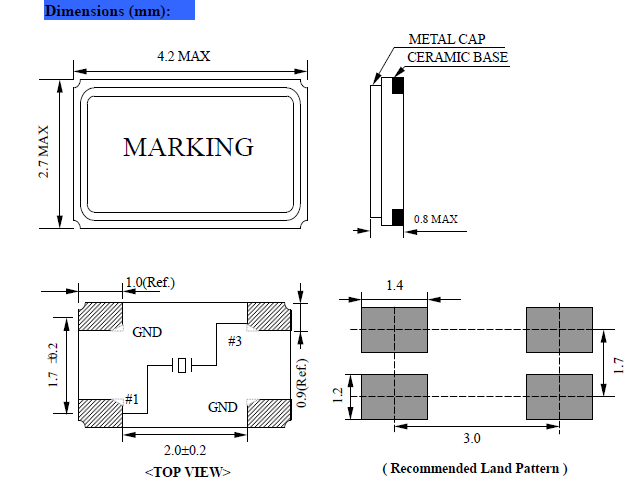

NSK晶振,石英晶振,NXJ-42晶振，貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

4025四腳石英晶體主要是利用石英材料(水晶)的壓電效應制成的電子原件和器件,壓電效應是一種機電能量互換的現象,壓電效應分為正壓電效應和逆壓電效應,正壓電效應是以機械應力及,應變(形變)作用而使物體產生電荷或電壓輸出.

晶振規格參數	NXJ-42晶振
頻率范圍	10.1 ~ 40.0 MHz
頻率穩定度公差	±10 ~ ±30 ppm
工作溫度范圍	-10°C~ +60°C,-20°C~ +70°C
等效串聯電阻	See ESR Table
負載電容	6 pF ~ 32 pF
激勵功率	1uW ~ 100uW
老化@ + 25°C	±3ppm/year
絕緣電阻(@直流100 v)	500MΩ min / DC 100V±15V
儲存溫度范圍	-40°C to +85°C

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.NSK晶振,石英晶振,NXJ-42晶振。

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.
