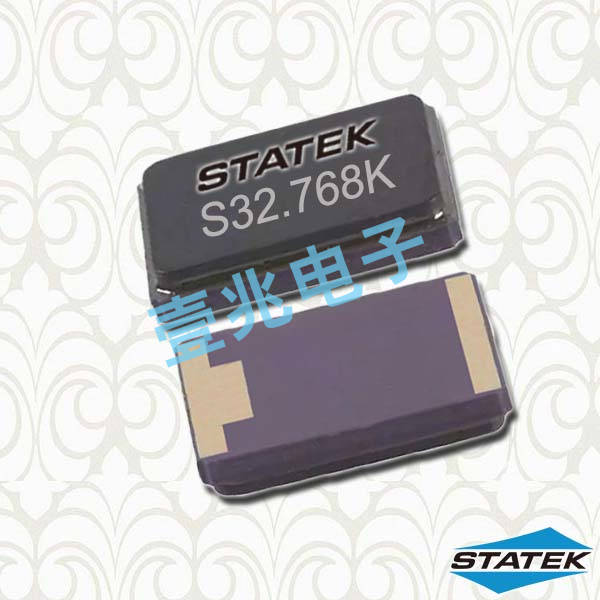

首頁歐美晶振STATEK晶振,石英晶振,CX3VSM晶振,SMD晶振

STATEK晶振,石英晶振,CX3VSM晶振,SMD晶振

產品型號：91103321
頻率：18KHZ~600KHZ

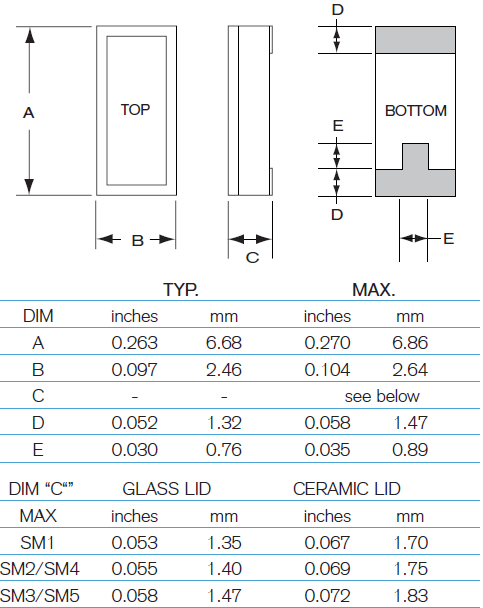

尺寸：6.68*2.46mm
產品介紹：低頻晶振可從18KHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性

Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器,Statek石英晶體振蕩器低消耗低電流只3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域。

Statek晶振公司擁有先進的壓電石英晶體、有源晶振工藝,精湛的技術以及掌握了各種操作模式中所有機械幾何形狀的石英諧振器的專業知識.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務。

Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英兩腳無源晶振,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業。

STATEK晶振,石英晶振,CX3VSM晶振,SMD晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求。

切型晶振的晶片厚度為：t= 1670*n/ f 0,BT 切型石英晶振的晶片厚度為：t= 2560*n/ f 0,t: 晶振晶片厚度(mm) f 0 : 晶片標稱頻率(KHz) n: 泛音次數.2.6、晶振的腐蝕技術：用酸液腐蝕掉因研磨而產生的破壞層，消除晶片內應力，同時使石英晶振的晶片達到更準確的目標值。腐蝕頻率=（1000*（F/N）+（F 2 /N 2 ）*PB）*N,F：石英進口晶振的標稱頻率。如 14.318180 MHz,18.432000 MHz, 20.000000 MHz.N: 振動模式 Fund N=1、 3Rd N=3,PB：貼片晶振腐蝕反饋系數。一般在 0.5—1.5 之間.頻率低系數大，頻率高系數小。2.7、石英晶振的清洗：清洗掉石英晶振晶片表面的酸液和其它雜質。以被用于制造石英晶體諧振器和石英晶體振蕩器。

2.8、分檔測試：石英晶振晶片經過上述工序后，進行分檔測試。剔除不良品。2.8.1、RI 不良：不是此規格的石英晶體諧振器晶片、碎片、CI 非常大的晶片。2.8.2、CI 不良：相對阻抗較大的晶振晶片。2.8.1、±NG 不良：頻率超出分檔頻率范圍的貼片晶振晶片。2.8.1、SPNG 不良：有寄生的晶振晶片。左寄生要求衰減 8dB 以上，右寄生要求衰減 3dB 以上。2.8.1、RIPL 不良：寄生點數較多的石英晶振晶片，通常規定在一定頻段內，寄生點數應小于 10個。2.9、主要參數：振動模式、標稱頻率、白片頻率（腐蝕頻率）、直徑、長度、寬度、切割角度、

STATEK晶振規格參數	CX3VSM貼片無源晶振
頻率范圍	18MHZ~600MHZ
頻率穩定度公差	±30 ppm
工作溫度范圍	-55°C to +125°C
等效串聯電阻	See ESR Table
負載電容	7pF
激勵功率	100 μW Maximum
老化@ + 25°C	±5 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125sec

這些晶振知識介紹是指，晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明,我們從晶振使用輸出無信號開始尋找相關問題。STATEK晶振,石英晶振,CX3VSM晶振,SMD晶振

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保貼片振蕩器能正常工作。

STATEK晶振運用ISO14001環境管理系統進行環境管理,盡最大可能減小晶體振蕩器,有源晶振,壓電石英晶體,石英水晶振蕩子業務活動對環境造成的負擔,并通過業務發展推進環境改善,公司的目標是保證石英晶振,貼片晶振,晶體振蕩器,有源晶振產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改。STATEK晶振,石英晶振,CX3VSM晶振,SMD晶振

STATEK晶振承諾保護環境,重視員工、客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.建立目標指標、監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現.我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化。

STATEK晶振公司在“制造、使用、有效利用、再利用”這樣一個石英振蕩器,壓電石英晶體、有源晶體、石英晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處。
