壓控振蕩器指輸出頻率與輸入控制電壓有對應關系的振蕩電路(VCO)，頻率是輸入信號電壓的函數的振蕩器VCO，振蕩器的工作狀態或振蕩回路的元件參數受輸入控制電壓的控制，就可構成一個壓控振蕩器。
一、實驗目的
1．掌握晶體振蕩器與壓控振蕩器的基本工作原理。
2．比較LC振蕩器和晶體振蕩器的頻率穩定度。
二、實驗內容
1．熟悉振蕩器模塊各元件及其作用。
2．分析與比較LC振蕩器與晶體振蕩器的頻率穩定度。
3．改變變容二極管的偏置電壓，觀察振蕩器輸出頻率的變化。
三、基本原理

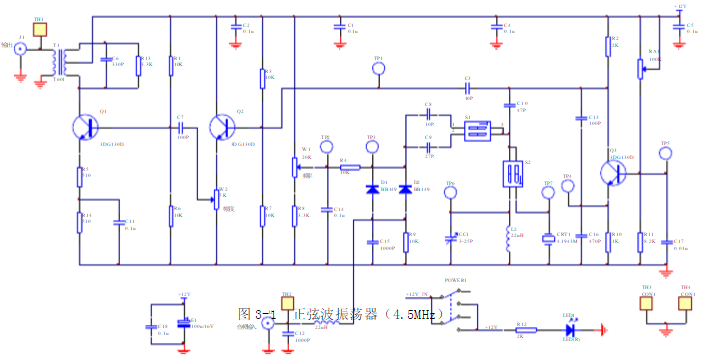

信號流程：Q3振蕩至Q2跟隨至Q1諧振選頻放大輸出；調頻W1（壓控調諧，電調諧），調幅W2
1．石英晶體振蕩器：將開關2S的2撥下（斷開）、1撥上，1S全部斷開（撥下），由3Q、13C、20C、晶體CRY1與10C構成晶體振蕩器（皮爾斯振蕩電路），在振蕩頻率上晶體等效為電感。

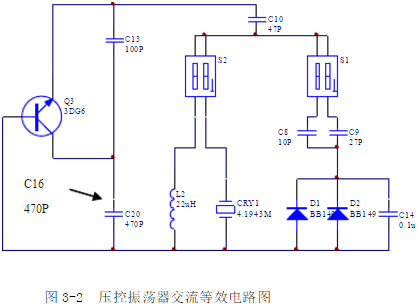

2．壓控振蕩器（VCO）：將1S的1或2撥上，2S的1撥下、2撥上（不接CRY1石英晶體），則變容二極管1D、2D并聯在電感2L兩端。當調節電位器W1時，1D、2D兩端的反向偏壓隨之改變，從而改變了1D和2D的結電容Cj，也就改變了振蕩電路的等效電容，使振蕩頻率發生變化。其交流等效電路如圖3-2所示。

3．晶體壓控振蕩器
開關1S的1接通或2接通，2S的1接通，就構成了晶體壓控振蕩器。
四、實驗步驟

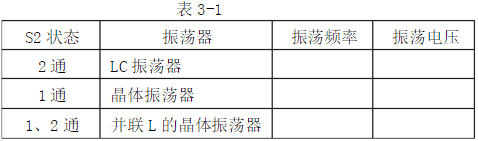

1．將電路接成LC振蕩器，在室混溫下記下振蕩頻率、振蕩幅度于表3-1（示波器接于J1處）。
S1關，2S交替接通2（LC振蕩器）和1（晶體振蕩器），或S2的1、2都通，并將數據記于下表中。

2．兩種壓控振蕩器的頻率變化范圍
1) 將電路連接成壓控振蕩器，示波器接于J1，直流電壓表（萬用表）接于TP3。
2)將W1從低阻值、中阻值到高阻值位置，分別將變容二極管的反向偏置電壓（萬用表測）、輸出頻率和輸出電壓記于下表3-2中。
3)將電路改接成晶體壓控振蕩器，重復上述實驗，并將結果記于下表3-2中。
4)在晶體壓控振蕩器電路的基礎上，將2L并接于晶體兩端，但需將CC1斷開或置于容量最小位置。然后重做上述實驗，將結果記于下表3-2中。（注：W1高阻值，TP3對地電壓最大，即W1抽頭在最上位置）。

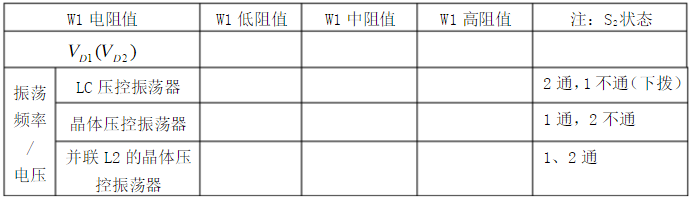

表3-2（S1狀態為：1通（用27P）電容）
