首頁晶振系列臺灣泰藝晶振,DIP晶振,X6_TO-5晶振,插件石英諧振器

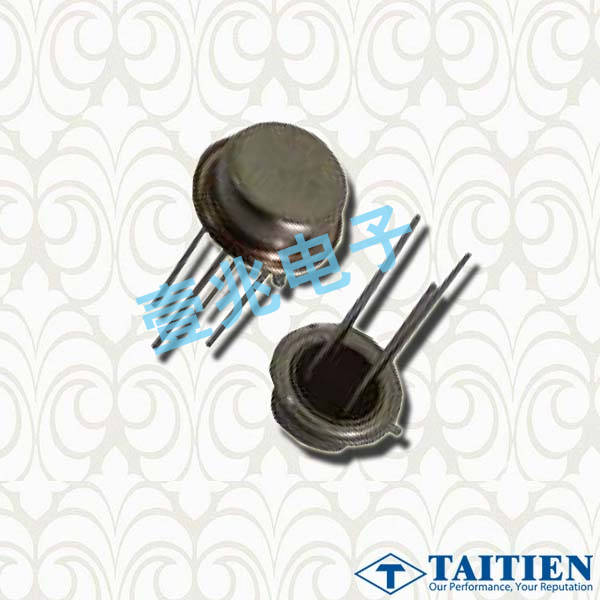

臺灣泰藝晶振,DIP晶振,X6_TO-5晶振,插件石英諧振器

產品型號：29783758
頻率：20~100MHZ

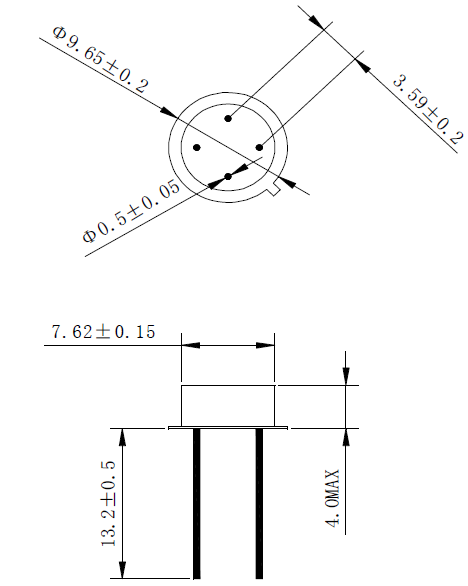

尺寸：9.65*4mm
產品介紹：我司所生產的插件晶體具有一致性良好，頻率穩定度高，耐抗震強，每批次出廠均采用24小時老化測試，產品精度分為以下幾種±3ppm，±5ppm，±8ppm

臺灣泰藝晶振,DIP晶振,X6_TO-5晶振,插件石英諧振器,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求。

壓控晶體振蕩器原理：壓控晶體振蕩器是通過調節（控制腳）電壓，使振蕩器輸出頻率變化的石英晶體振蕩器，主要是通過變容二極管（Vd）的電容的變化，使晶體諧振器的振蕩頻率發生變化。SMD VCXO IC 原理圖：SMD VCXO IC內部集成了變容二極管、Cg、Cd、Rf、R1，在制造過程中，只需安裝晶片進行微調。在測試過程中，濾波電容0.01 μF(104 pF )應安裝在測試治具中。

泰藝晶振規格參數	X6_TO-5
頻率范圍	20~100MHZ
頻率穩定度公差	±3, ±5, ±8 ppm
工作溫度范圍	-55°C to +105°C
等效串聯電阻	See ESR Table
負載電容	7.0 pF Maximum
激勵功率	100 μW Typical, 500 μW Maximum
老化@ + 25°C	±3 ppm/yr Typical, ±5 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +85°C

已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。臺灣泰藝晶振,DIP晶振,X6_TO-5晶振,插件石英諧振器

使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。請勿清洗開啟式晶振產品對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。

泰藝晶振電子秉持「質量至上、創新思維、誠信為本、服務第一」的四大經營理念持續不斷努力革新，強化現有體質與創新機制以創造更高的客戶價值。面對環境的劇烈變化，泰藝SMD晶振電子堅持塑造一個安心工作的健康職場，創造幸福員工生活，并使用符合環保要求的設備，以及推動許多節能措施，成為一個愛護環境且保護地球的企業。泰藝晶振電子清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務，相信透過信息公開與揭露CSR報告書，對建立一個平衡與和諧的利害關系人良性互動網絡有幫助，更能促進企業健康穩定的成長。臺灣泰藝晶振,DIP晶振,X6_TO-5晶振,插件石英諧振器

本公司泰藝晶振于2002年6月開始推行ISO 14001環境管理系統，持續改善插件石英晶體諧振器整體環境并有助提高經營績效，同時強化內外銷競爭力與提升公司形象。我們承諾將會持續維護ISO 14001環境管理可能污染環境的因素，善盡社會責任。我們知道，人類的永續發展需要干凈的環境，如果我們產品中的物質會對環境造成污染，影響到人類生存的基本條件，不論產品的功能再先進再齊全，也無法對環境與社會帶來多大的幫助。

泰藝電子以嚴謹的質量管制系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英頻率元件的需求。主要產品廣泛用途石英晶振（Crystal）小型化貼片石英晶體振蕩器（SMD XO）壓控有源晶振（VCXO）未來展望：銷售：發展自有品牌及策略性客戶、拓展全球化渠道。產能：經濟化、規模化。產品：高頻、高精度、輕、薄、短、小。制程：標準化、自動化、信息化與彈性化。供應鏈：交期短、庫存低。

泰藝晶振電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英插件諧振器相關制造技術專利；未來將持續加強開發，以成為全球石英晶振頻控元件領導者之目標邁進。泰藝電子以嚴謹的質量管制系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英頻率元件的需求。
