首頁晶振系列臺灣泰藝晶振,插件晶振,X5_HC-45_U晶振,石英晶振

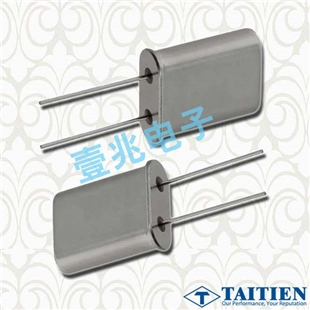

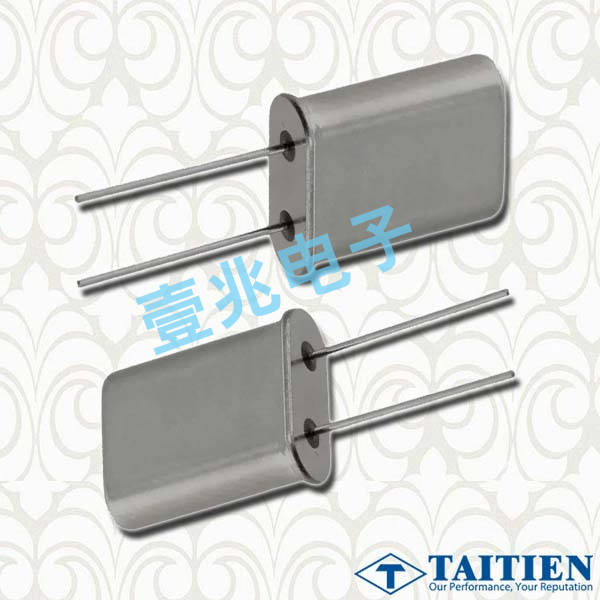

臺灣泰藝晶振,插件晶振,X5_HC-45_U晶振,石英晶振

產品型號：41054145
頻率：20~100MHZ
尺寸：8*3.1mm
產品介紹：插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用

臺灣泰藝晶振,插件晶振,X5_HC-45_U晶振,石英晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求。

進口插件晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。

泰藝晶振規格參數	X5_HC-45_U
頻率范圍	20~100MHZ
頻率穩定度公差	±3, ±5, ±10 ppm
工作溫度范圍	-55°C to +125°C
等效串聯電阻	See ESR Table
負載電容	7.0 pF Maximum
激勵功率	100 μW Typical, 1,000 μW Maximum
老化@ + 25°C	±3 ppm/yr Typical, ±5 ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +85°C

插件型晶振安裝注意事項：安裝時的注意事項導腳型晶振• 構造圓柱型晶振 (VT, VTC) 用玻璃密封,修改插件晶振彎曲導腳的方法(1) 要修改彎曲的導腳時，以及要取出晶振等情況下不能強制拔出導腳，如果強制地拔出導腳，會引起玻璃的破裂，而導致殼內真空濃度的下降，有可能促使晶振特性的惡化以及晶振芯片的破損。(2) 要修改彎曲的導腳時，要壓住外殼基側的導腳，且從上下方壓住彎曲的部位，彎曲導腳的方法(1) 將導腳彎曲之后并進行焊接時，導腳上要留下離外殼0.5mm的直線部位。如果不留出導腳的直線部位而將導腳彎曲，有可能導致玻璃的破碎 (參閱圖5 和圖6)。(2) 在導腳焊接完畢之后再將導腳彎曲時，務必請留出大于外殼直徑長度的空閑部分,臺灣泰藝晶振,插件晶振,X5_HC-45_U晶振,石英晶振

如果直接在外殼部位焊接，會導致殼內真空濃度的下降,使晶振特性惡化以及晶振芯片的破損。應注意將晶振平放時，不要使之與導腳相碰撞，請放長從外殼部位到線路板為止的導腳長度 (L) ，并使之大于外殼的直徑長度(D)。焊接方法焊接部位僅局限于導腳離開玻璃纖部位 1.0mm 以上的部位，并且請不要對外殼進行焊接。另外，如果利用高溫或長時間對導腳部位進行加熱，會導致晶振特性的惡化以及晶振的破損。因此，請注意對導腳部位的加熱溫度要控制在 300°C 以下，且加熱時間要控制在5秒以內 (外殼的部位的加熱溫度要控制在150°C以下)。

自從歐盟頒布各項綠色環保指令（如RoHS）后，世界各國已陸續制定公布相關之法令規章，推動「綠色產品」的發展。泰藝晶振電子為了對環境與人類貢獻一己之力，導入綠色設計之概念，致力生產符合國際綠色環保指令與客戶特殊要求有源晶振,壓控振蕩器,貼片插件諧振器。我們知道，人類的永續發展需要干凈的環境，如果我們產品中的物質會對環境造成污染，影響到人類生存的基本條件，不論產品的功能再先進再齊全，也無法對環境與社會帶來多大的幫助。臺灣泰藝晶振,插件晶振,X5_HC-45_U晶振,石英晶振

近來由于污染排放總量管制受到應有重視，各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點，而泰藝晶振電子本身由于受到環保機關污染總量管制，污染物排放量有一定的承諾限值，加上各類相關環保議題的要求，亦訂定與規劃無源DIP晶振相關減量目標，全力保護有限的地球資源與環境。有鑒于環保意識抬頭，泰藝晶振電子多年來在環保工作上持續努力，期望藉由環境管理、自發且持續的改善，達到改善環境、減少環境沖擊的實質目的。

臺灣泰藝晶振成立于民國89年3月，前身為泰電電業股份有限公司電子部（民國65年設立），泰藝晶振是一家專業晶振,石英晶振,有源晶振,壓控晶振等其它頻率控制元件制造商。主要產品包括『石英晶振』、『石英晶體振蕩器』、『壓控晶體振蕩器』、『溫補晶振』，并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商，完整的晶振產品線提供一次性購足的服務。

泰藝晶振電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶使用石英晶體振蕩器，有源晶振,壓控振蕩器,貼片晶振遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業。泰藝晶振電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英相關制造技術專利；未來將持續加強開發，以成為全球石英晶振頻控元件領導者之目標邁進。
