- 產品型號：66222956
- 頻率：20.0MHZ~54.0MHZ
- 尺寸：2.5*1.6mm
- 產品介紹：小型,薄型的表面貼裝型晶體諧振器,"1ZZCAA26000AB0E"厚度 0.65mm,耐熱性卓越,高精度,高可靠性,支持從20~64MHz的低頻率開始的廣泛頻率,通過真空密封,還可以支持和合...
-

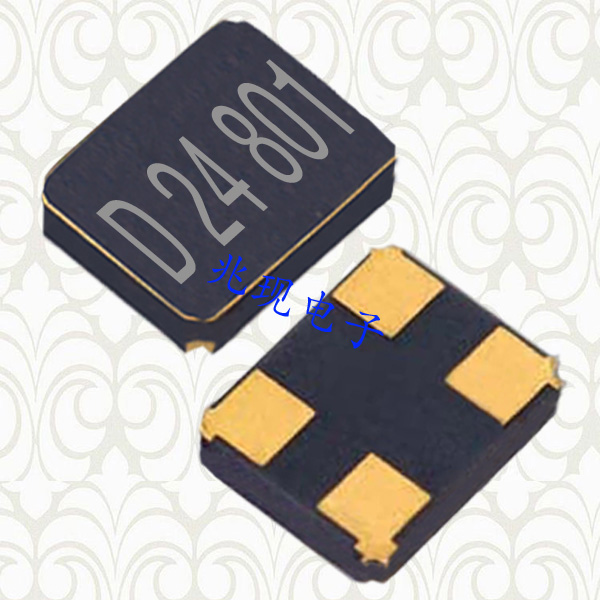

DSX211G貼片晶振,石英晶體諧振器,進口大真空晶振,1ZZCAA26000AB0E
DSX211G貼片晶振,石英晶體諧振器,進口大真空晶振,小型,薄型的表面貼裝型晶體諧振器,厚度 0.65mm,耐熱性卓越,高精度,高可靠性,支持從20~64MHz的低頻率開始的廣泛頻率,通過真空密封,還可以支持和合金接合密封,接縫密封產品"1ZZCAA26000AB0E"同等的串聯電阻值無需防濕包裝管理,Moisture Sensitivity Level:LEVEL1(IPC/JEDEC J-STD-033),依據AEC-Q200,輕型的表面貼片音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,滿足無鉛焊接的回流溫度曲線要求.
.jpg)
| 規格 | DSX211G | |||
| 頻率范圍 | 20~24Mhz | 24~30Mhz | 30~36Mhz | 36~54Mhz |
| 諧振次數 | Fundamental | |||
| 負載電容 | Series, 8pF~20pF | |||
| 激勵功率 | 10μW（200μW Max.） | |||
| 頻率公差 | ±10×10-6,±20×10-6,±30×10-6,±50×10-6（at25℃） | |||
| 串聯電阻（氮封裝） | 200Ω max | 150Ω max | 120Ω max | 80Ω max |
| 串聯電阻（真空封裝） | 150Ω max | 100Ω max | 60Ω max | |
| 頻率溫度特性 | ±8×10-6, ±20×10-6, ±30×10-6, ±50×10-6,/-10~+60℃（Ref. to 25℃） | |||
| ±12×10-6, ±20×10-6, ±30×10-6, ±50×10-6,/-20~+70℃（Ref. to 25℃） | ||||
| ±15×10-6, ±20×10-6, ±30×10-6, ±50×10-6,/-30~+85℃（Ref. to 25℃） | ||||
| 保存溫度范圍 | -40~+85℃ | |||
| 封裝 | 3000pcs./reel （Φ180） | |||
.jpg)
首先非常的感謝您長期以來對【日本大真空株式會社】,KDS晶振品牌的支持與厚愛.在此鄭重聲明,本集團以下簡稱（KDS）在中國的代理商"1ZZCAA26000AB0E"除了北京中國電子研究院,廣州電子研究所,【深圳市兆現電子有限公司】,香港KDS辦事處,臺灣KDS辦事處,是正規的代理銷售企業,其余地區以及公司,個人所銷售的KDS產品均不能保證是原裝正品,請你選擇正規渠道定制貨品.
.jpg)
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )(series resonance frequency and parallel resonance frequency)(2) 諧振頻率及反諧振頻率 ( fr , fa )(resonance frequency and anti-resonance frequency)(3) 最大電導頻率及最小電導頻率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).這三組頻率的導納(admittance)圖, 可以從(圖九)"1ZZCAA26000AB0E"復數坐標清楚的看到..jpg)
