首頁晶振系列陶瓷諧振器,陶瓷晶振,單片機晶振,ZTA16.0MX晶振

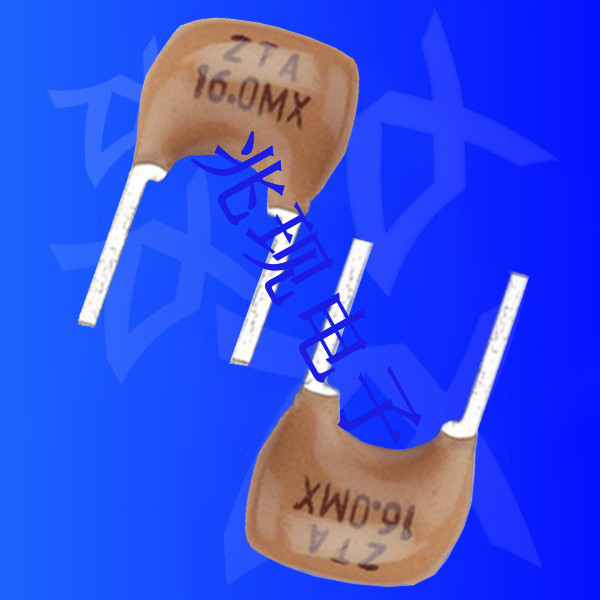

陶瓷諧振器,陶瓷晶振,單片機晶振,ZTA16.0MX晶振

產品型號：49101330
頻率：16.0MHZ
尺寸：10.0X10.0mm詳情請瀏覽PDF
產品介紹：陶瓷諧振器,陶瓷晶振,單片機晶振,ZTA16.0MX晶振,目前IC芯片發展迅速,部分插件的陶瓷諧振器要么被集成,要么陶瓷諧振器精度不夠,被石英晶振取代,所以現在陶瓷晶振正...

陶瓷諧振器產品測試規格			16.00MHz±0.3%
陶瓷晶振：測試 MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：15pf IC：TC74HCU04P R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

壓電陶瓷晶振,ZTA16.0MX,單片機晶振,目前IC芯片發展的迅速,部分插件的陶瓷諧振器要么被集成,要么陶瓷諧振器精度不夠,被石英晶振取代,所以現在陶瓷晶振正處于下滑階段,產量以及用量在逐步縮小,陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.本公司 ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷,故尺寸會因頻率不同而不同.所有 ZTA 諧振器均用 Epoxy 樹脂包封,可用水洗,帶裝規格亦有提供.

相關產品

壹兆客服

銷售經理
晶振客服
業務代表
銷售客服

壹兆咨詢熱線
0755-27876236


陶瓷晶振型號 Part NO.	頻率精度 Frequency Accuracy (at 25℃)	溫度穩定性 Stability temperature (-20℃～+80℃)(KHz)	工作溫度 Operating Temperature(℃)	諧振阻抗 Resonant Resistance	老化率 Aging for 10 Years
ZTA3.58MG	±0.5	±0.3	–20～+80	30	±0.3％
ZTA3.64MG	±0.5	±0.3	–20～+80	30
