首頁晶振系列電話機表晶MC-156,石英水晶振子,石英晶體諧振器,MC-156 32.7680KA-A0:ROHS

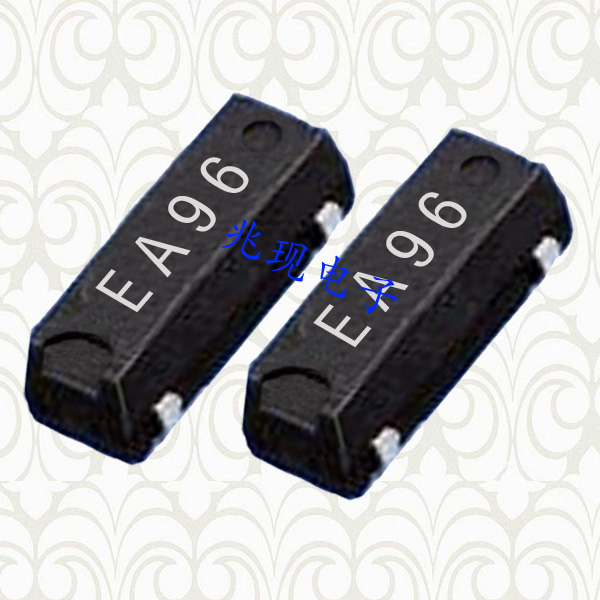

電話機表晶MC-156,石英水晶振子,石英晶體諧振器,MC-156 32.7680KA-A0:ROHS

產品型號：55027380
頻率：32.768KHZ

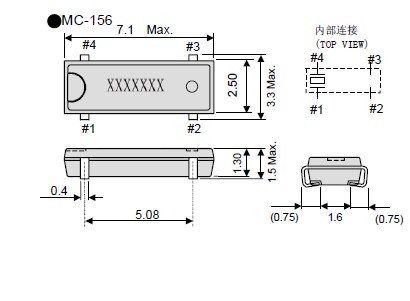

尺寸：7.1*3.3mm
產品介紹：表面貼片音叉型晶體諧振器,千赫茲頻率元件,“MC-156 32.7680KA-A0:ROHS”,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐...

電話機表晶MC-156,石英水晶振子,石英晶體諧振器,“MC-156 32.7680KA-A0:ROHS”表晶32.768KHZ系列晶振,7.1*3.3mm貼片小尺寸晶振,超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

項目	符號	規格說明		條件
額定頻率范圍	f_nom	32.768kHz	32kHz ～ 100kHz	請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	1.0μW Max.		工作激勵功率 0.5μW Max.
頻率公差（標準）	f_tol	± 20 × 10^-6,± 50 × 10^-6	± 50 × 10^-6,± 100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	65kΩ Max.	65kΩ ～ 25kΩ
串聯電容	C₁	1.9fF Typ.	2.5fF ～ 0.6fF
分路電容	C₀	0.8pF Typ.	1.2pF ～ 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C,第一年

牽引率:頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. “MC-156 32.7680KA-A0:ROHS”在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).

“MC-156 32.7680KA-A0:ROHS”愛普生認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
